苏州广林达-AI服务器液冷板超声波扫描显微镜解决方案

2025年11月6日，由艾邦智造主办的"AI算力服务器液冷技术产业发展论坛"在深圳观澜举行。本次论坛汇聚行业专家，共同探讨液冷技术在前沿计算领域的创新应用与发展趋势。苏州广林达电子科技有限公司携明星产品——GRD-CS1系列AI冷液板超声波扫描显微镜惊艳亮相，为现场观众呈现最前沿的检测技术解决方案。

艾邦建有服务器液冷散热交流群，聚焦服务器液冷技术前沿，涵盖冷板/浸没/喷淋式方案设计、材料升级（耐腐蚀管路、密封件创新）、CDU运维与能效优化、政策标准解读（PUE、OCP规范）等。欢迎大家加入我们，共绘服务器液冷散热未来！

论坛现场，叶乐志教授以AI服务器液冷板超声波扫描显微镜的解决方案为主题，分享及深度解析广林达AI芯片液冷板超声检测技术及应用。他的专业见解将为行业带来新的思考维度。

一、 超声无损检测原理

1、超声波的基础特性：

超声波是频率>20kHz的机械波，具有方向性好、穿透能力强、能量集中特点，广泛应用于工业与医疗领域。

● 穿透能力强，探测深度可达数米；

● 灵敏度高，可发现与直径约十分之几毫米的空气隙反射能力相当的反射体；

● 在确定内部反射体的位向、大小、形状及等方面较为准确；

● 可立即提供缺陷检验结果，操作安全,设备轻便。

2、应用场景：

3、超声波检测的优势：

4、检测原理

超声波是利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法，当超声波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波，在荧光屏上形成脉冲波形，可以通过这些脉冲波形来判断缺陷位置和大小。

● 信号发射：超声换能器将电脉冲转换为高频机械振动（超声波），通过耦合剂传入被测工件。

● 传播与反射：超声波遇不同介质界面（如缺陷、基材）产生反射，反射波能量与缺陷尺寸正相关。

● 信号接收与成像：换能器接收回波信号，经放大、滤波后转换为电信号，最终在显示屏生成A/B/C扫描图像，直观显示缺陷位置与形态。

二、 超声扫描设备关键技术

1、常用扫描模式：

AE扫描、B扫描、C扫描、多层扫描、逐层扫描、投射扫描、TOF扫描、C+C、C+T

2、插值扫描技术：

● 技术原理：通过两组垂直点阵列（每组5行）发射/接收超声波，利用算法对扫描数据进行插值处理，提升图像分辨率与缺陷识别精度。

● 效果验证：测试数据显示，插值扫描可将缺陷定位误差从±0.5mm降至±0.1mm，微小裂纹（<0.2mm）检出率提升至98%。

三、 AI芯片液冷板超声检测技术

1、检测需求与挑战

AI芯片液冷板需满足高导热、低阻抗、无泄漏三大核心要求，传统检测手段（如X射线）存在辐射风险且对微小缺陷（如焊缝气孔、界面脱粘）灵敏度不足。

超声检测凭借无辐射、高分辨率、实时成像优势，成为液冷板检测首选方案。

2、检测流程与技术创新

● 密封防护设计：液冷板电路区需密封保护（采用硅胶质封），仅暴露液冷柱散热面进行扫描，避免电子元件受损。

● 全自动扫描系统：集成上下料机械臂、定位工装与超声探头，实现“上料-密封-扫描-烘干-解封-下料”全流程自动化，单件检测耗时<2分钟。

● AI图像分析：基于深度学习的缺陷识别模型，累计训练超10万张液冷板缺陷样本（含气孔、裂纹、脱粘等），识别准确率>99.5%，支持缺陷分类与尺寸测量。

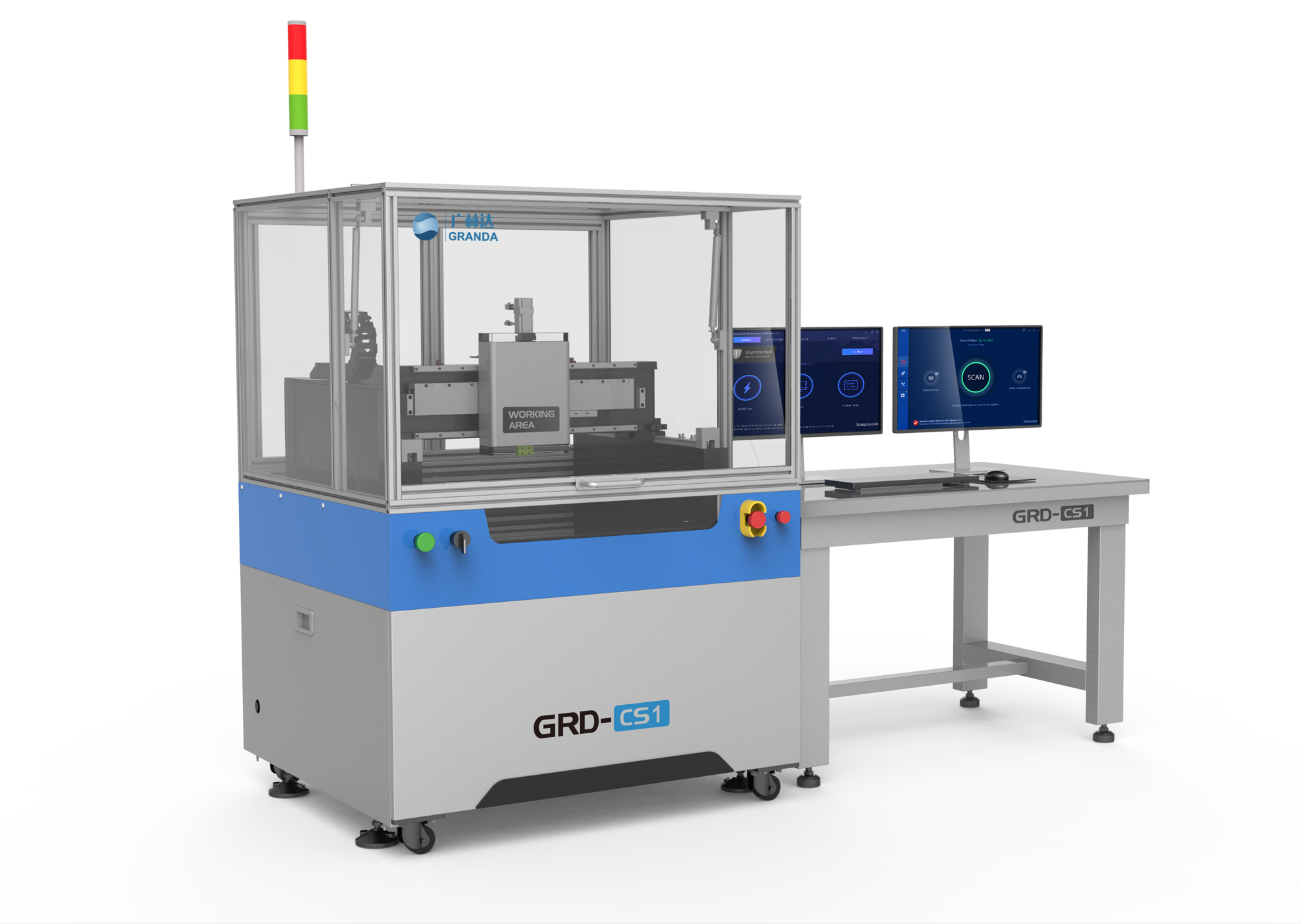

3、AI冷液板超声波扫描显微镜CS1

GRD-CS1系列产品利用高频的超声波对AI冷液板、各类半导体器件、材料进行检测，能够检测出样品内部的气孔、裂纹、夹杂和分层等缺陷，并以图像的方式直观展示。在扫描过程中，不会对样品造成损伤，不会影响样品性能。因此，被广泛应用于AI冷液板、半导体器件及封装检测、材料检测、IGBT功率模组产品检测等场合。

四、 关于广林达

苏州广林达电子科技有限公司是一家专注于光电显示、半导体封测领域的检测和智能装备系统提供商。从研发、实验室到生产线广林达均可为客户提供全面优质的解决方案。

● 基础硬件雄厚：公司建设用地20亩，拥有自筹研发大楼8000㎡ 和自有自动化生产装配车间20000㎡，2020年公司在北京设立半导体高端装备研发中心。确保了从研发到制造的全流程可控。

● 技术自研：半导体产品服务于比亚迪、中车、士兰微、华天等行业龙头客户，无论在软件系统还是自动化方面，广林达均坚持自主研发，确保核心技术自主可控。

● 全方位服务：在华东(苏州)、华南(深圳)、华中(武汉)、西南(成都)、华北(北京)均设立办事处，旨在为客户提供及时、全面的技术支持与服务。
