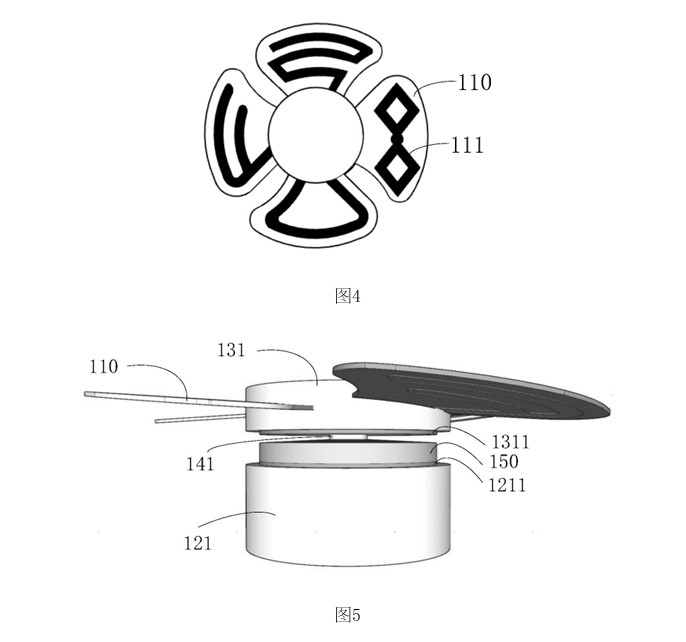

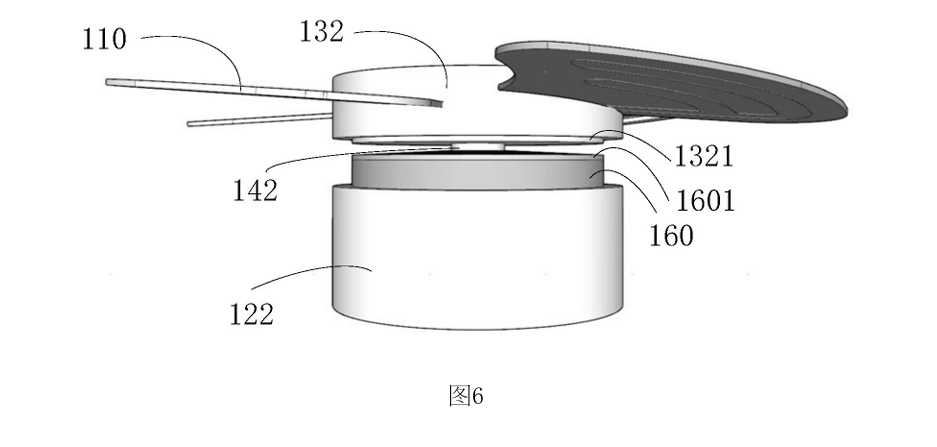

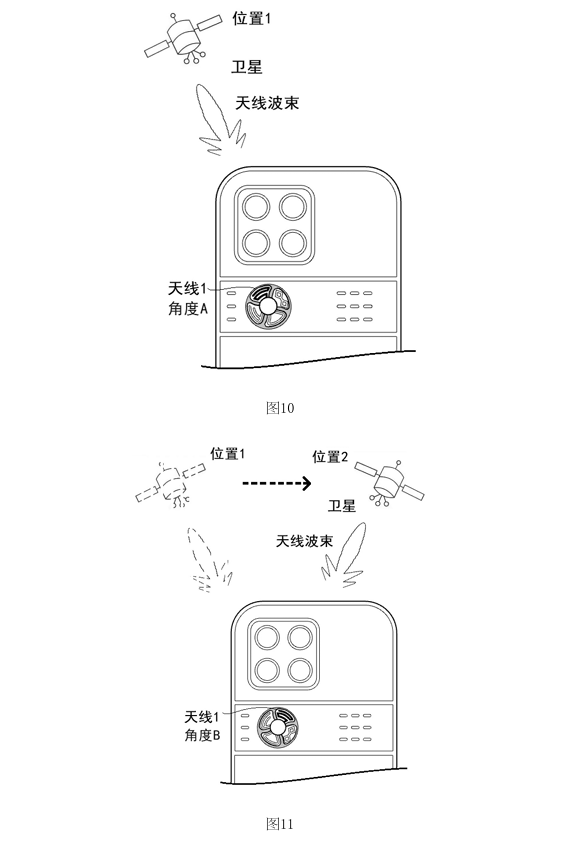

专利中的射频电路布局与风扇结构图（图4-5-6）显示，这款智能设备配备了一个多叶片中央散热风扇，每个叶片均可搭载天线单元。其中一张示意图清晰呈现了不同风扇叶片上分布的天线，表明多种天线类型可在同一风扇模组中共存。这使得设备无需仅依赖固定的边框天线，就能够同时支持蜂窝网络、Wi-Fi、GPS乃至卫星通信（图10-11）。

另一张图（图2-3）展示了射频电路通过等效电容耦合结构与风扇上的天线连接。信号无需物理布线，而是通过金属表面间的微小气隙无线传输。这确保了风扇旋转时信号仍可持续传输，既避免了易磨损的电接触点，又简化了内部结构布局。

注：图3为本专利申请实施例中的一种电子设备的结构示意图，所述电子设备的内部设有风扇100和射频电路200，所述风扇100的扇叶110上设有至少一个天线111，所述射频电路200和所述天线111通过所述风扇100的等效电容结构300连接，不依赖导线

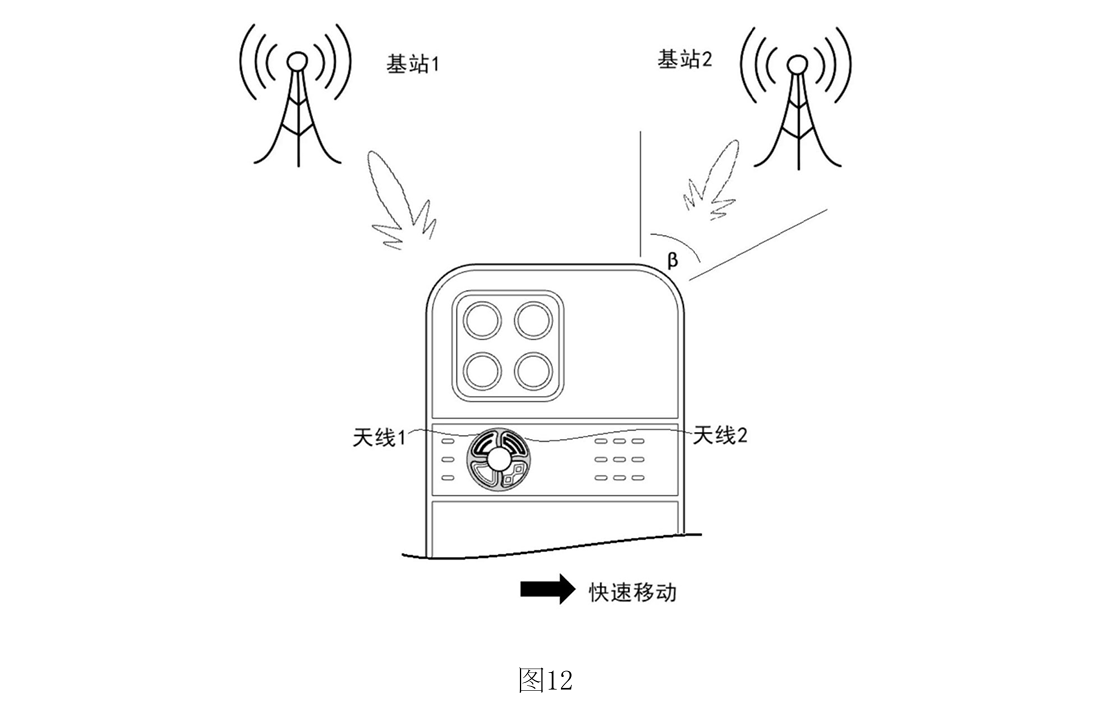

智能设备的使用场景示意图进一步阐明了该设计的实用优势。图12 高动态通信场景示意图显示，手机在两大基站间快速移动，风扇天线动态调整方向以保持强信号接收。在旅行、游戏或信号频繁切换的密集都市环境等高速场景中，这一点尤为重要。

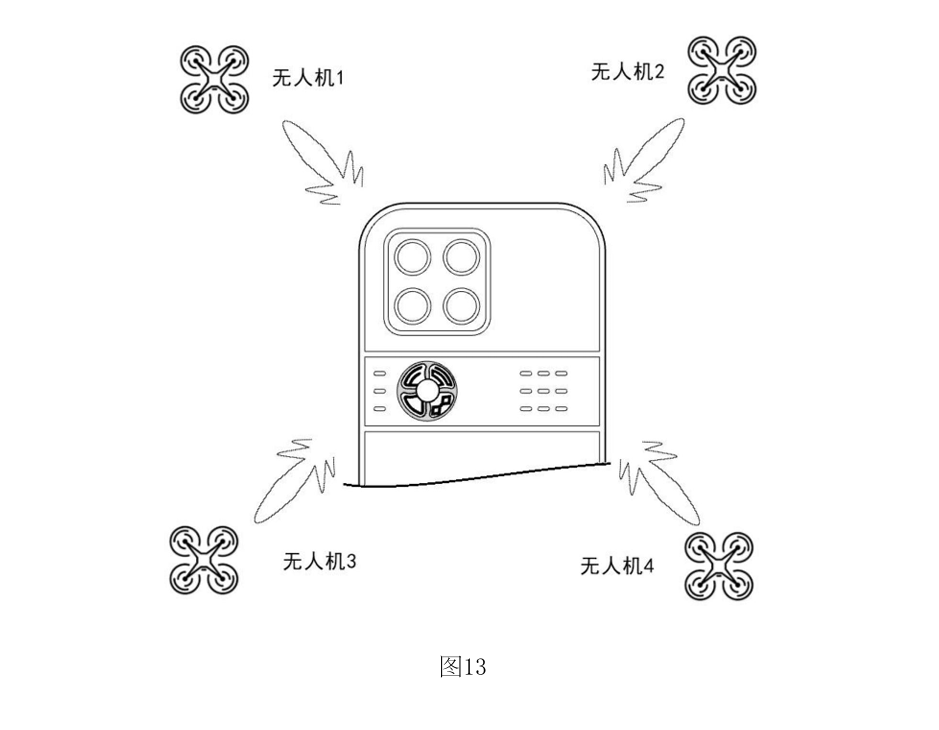

图13是多连接通信场景的示意图：多台无人机环绕手机时，不同叶片天线可分别指向不同设备，实现同步多向通信。这表明该技术除了智能手机之外，还具有潜在的应用前景，例如设备控制、分布式组网及未来6G相关场景。

专利信息图很好地概括了该系统，重点展示了安装在旋转风扇叶片上的天线如何发挥双重作用。风扇在为处理器和射频元件散热的同时，其旋转还有助于优化天线方向与信号质量。风扇的中央布局减少了手握遮挡的影响——这是传统智能手机天线沿机身设置时常见的问题。

总体而言，专利显示了vivo将内部机械部件转化为主动通信元件，而非被动硬件的理念。尽管该设计目前仍处于专利阶段，尚未确定商业化计划，但也表明vivo正探索以更智能、更节省空间的方式，提升未来智能手机的无线性能与温控能力。

随着主动散热风扇在越来越多机型上的落地，vivo这种创新天线-风扇架构，也为未来手机设计提供了新思路。
