随着AI算力需求爆发,AI服务器性能跃升,对PCB的散热与稳定性提出极致要求。陶瓷基板凭借卓越的热学与力学性能,成为下一代AI服务器的核心配套。艾邦近期听业内人士说到,在原有的服务器PCB基板上嵌入陶瓷基板,可以大大提升PCB基板的散热性能、提高热稳定性。下图为陶瓷基板上封装芯片的示意图。

此类型的陶瓷基板材料可以选择氮化铝或者氮化硅,氮化硅可以实现超薄设计。欢迎您加入艾邦AI线路板群交流讨论。

陶瓷基板成AI服务器PCB刚需的三大逻辑
1
破解高阶HDI的热阻难题
当前GPU计算卡HDI普遍为五至六阶,未来将向八阶演进,线宽线距降至10um以下,盲埋孔密度提升3倍以上,热阻叠加问题突出。陶瓷基板热传导能力是传统FR-4材料的300-600倍,嵌入HDI芯板可使热阻降低70%以上,实现热量垂直高效传导。

2
解决CowoP封装的稳定性痛点
CowoP去基板化封装易因热机械失配产生应力,导致焊点疲劳、硅片开裂。陶瓷基板热膨胀匹配性优异,能分散应力集中区域,杜绝CowoP封装失效,为高功耗场景提供结构保障。
3
适配HBF存储技术的散热刚需
HBF作为AI推理场景专属存储技术,通过TSV硅通孔技术垂直堆叠芯片,SK海力士与闪迪正联合推进其标准制定,计划今年推出16层堆叠的HBF1样品。陶瓷基板可快速扩散TSV传导至表面的热量,避免局部高温导致TSV失效及读写错误率上升,是HBF技术的核心散热载体。
相关企业:
科翔股份:

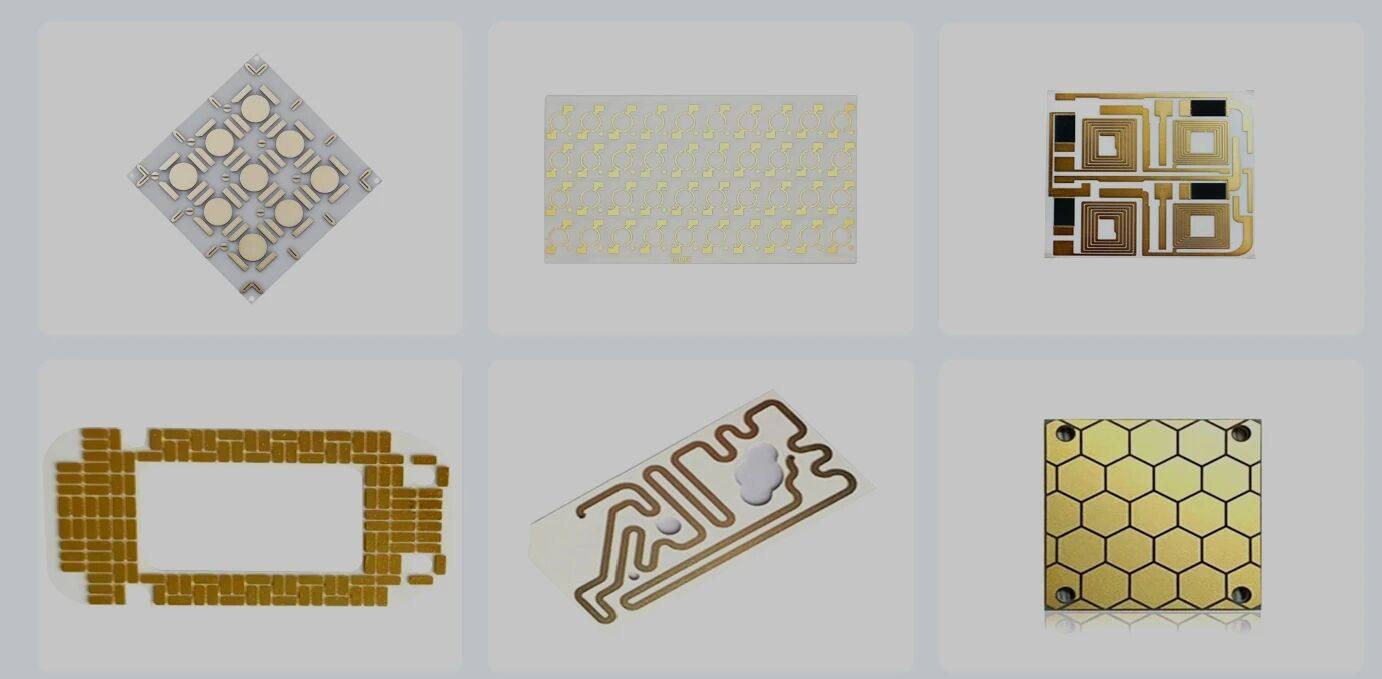

在高端陶瓷基板赛道,科翔股份子公司广州陶积电深耕陶瓷基板技术,聚焦AMB活性金属钎焊工艺与氮化铝(AlN)材料应用,产品可充分适配AI服务器高功率散热需求。
据该公司董秘回复,目前正与某北美大厂合作研发AI服务器用陶瓷板,管理层深耕北美市场,全力推进合作落地,相关陶瓷产品已通过前期测试验证,技术实力获海外客户认可,为后续批量供货奠定基础。陶瓷基板业务作为公司核心增长极,长期成长空间与海外大厂合作进展及市场份额拓展密切相关。
景旺电子:
全球Top 10 PCB厂商,HDI技术平台成熟,六阶HDI已批量供货英伟达供应链;正在推进陶瓷基板嵌入式HDI中试线建设,与中科院合作开发低温共烧陶瓷(LTCC)方案;客户覆盖华为、浪潮、联想等,具备快速导入能力,确定性高、弹性足。
三环集团:
陶瓷材料龙头,MLCC陶瓷粉体技术可迁移至AlN基板,具备上游材料优势;已启动半导体用陶瓷基板研发,潜在供应角色。
博敏电子:
布局IC载板与高导热基板,参股陶瓷基板项目,技术协同性强。
光华科技、联瑞新材:
分别在陶瓷金属化化学镀液、高纯氧化铝粉体环节具备配套能力。
陶瓷基板主要工艺:陶瓷基板>激光打孔>超声波清洗>PVD镀膜>化学沉铜>磨板-压膜-曝光-显影>图形电镀(电镀铜)>激光切割
另外一家公司值得关注光道激光:超快激光可用于陶瓷基板精密钻孔与切割,解决脆性材料加工难题。
文章素材来源:东方财富网等;
