嵌管式/钎焊微通道/吹胀式冷板选型对比

“选错冷板类型，不是性能不够，而是可靠性塌方。” 一位数据中心热管理负责人在项目复盘时写下这句话。他的团队曾为AI加速卡选用吹胀式冷板，初期散热表现尚可，却在18个月后出现批量微泄漏——腐蚀与振动共同作用下，吹胀流道的薄壁处成了泄漏重灾区。高功率密度场景下的冷板选型，不是简单的“哪种散热更强”，而是热性能、可靠性、成本、制造可行性四维博弈的结果。

一、三类冷板的技术本质与散热机理

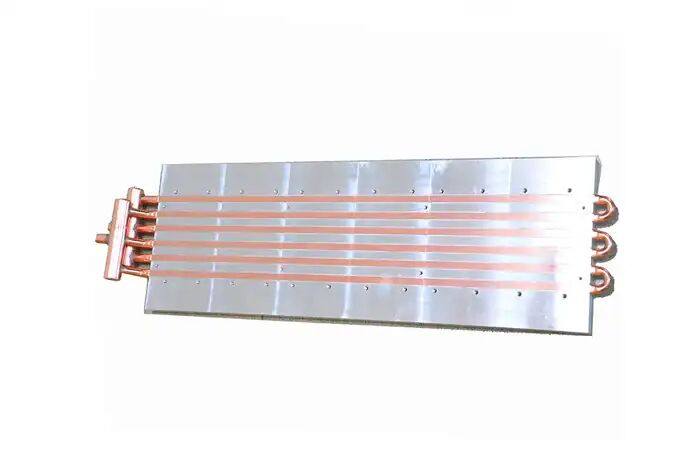

嵌管式冷板：将铜管嵌入铝合金基板的槽道中，铜管作为冷却液流道。传热路径为“芯片→TIM→铝板扩散→铜管壁→冷却液”。铜管导热系数约380 W/m·K，铝基板约180 W/m·K，界面是性能与可靠性的核心变量。

钎焊微通道冷板：铝合金盖板与底板之间通过真空钎焊形成微细流道阵列（通道宽度通常0.2-1.0mm），冷却液直接在铝流道内流动。传热路径最短——“芯片→TIM→铝壁→冷却液”。单位体积换热面积极大，是当前数据中心液冷的主流方案。

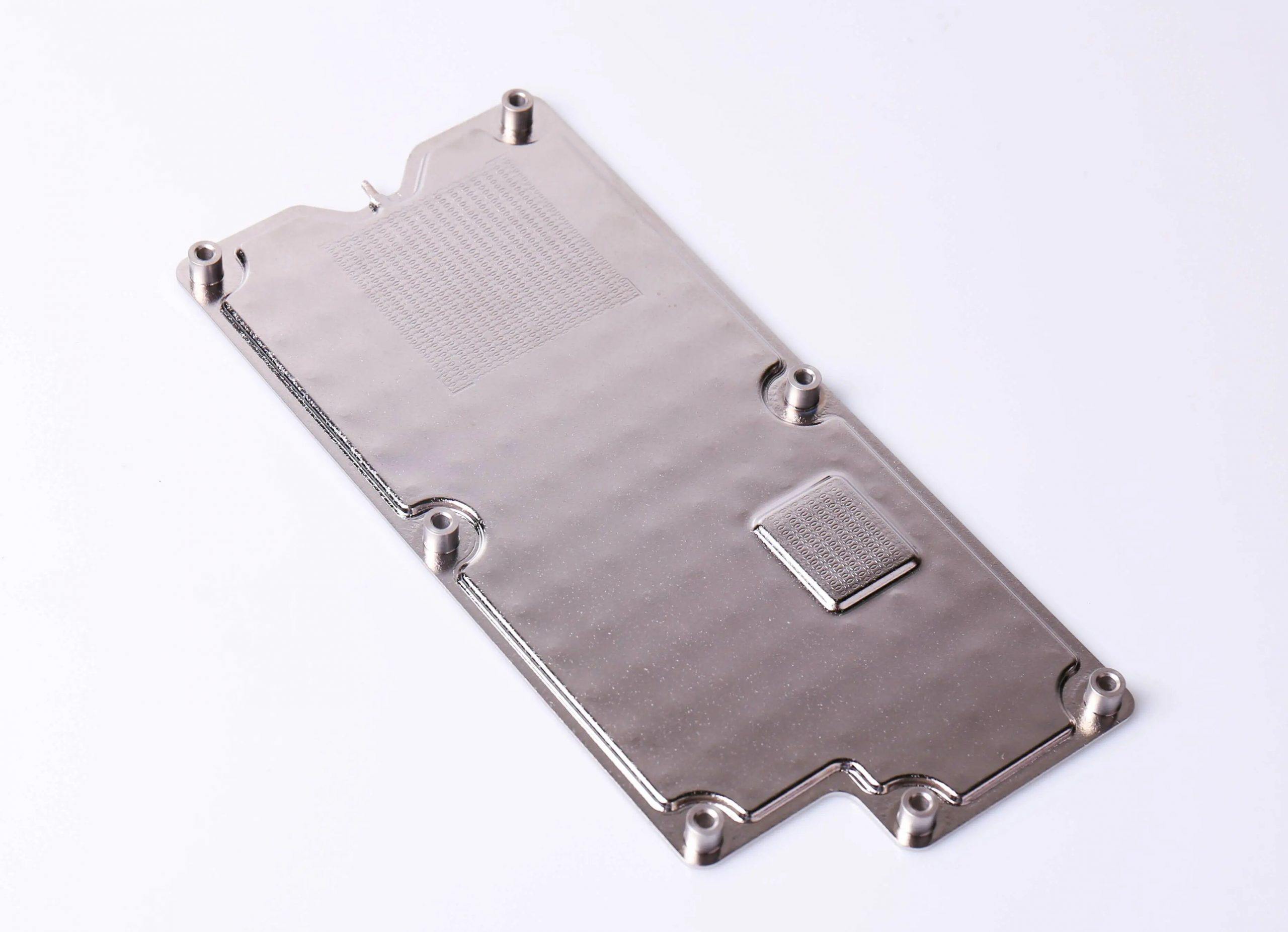

吹胀式冷板：在两层铝板之间印刷石墨基阻焊剂形成流道图形，通过热轧复合使非阻焊区域冶金结合，再高压吹胀形成流道。流道截面为椭圆形或近似矩形，壁厚较薄（通常0.3-0.8mm）。传热路径类似钎焊微通道，但流道形状和壁厚控制精度相对低。

二、热性能对比：不止于导热系数

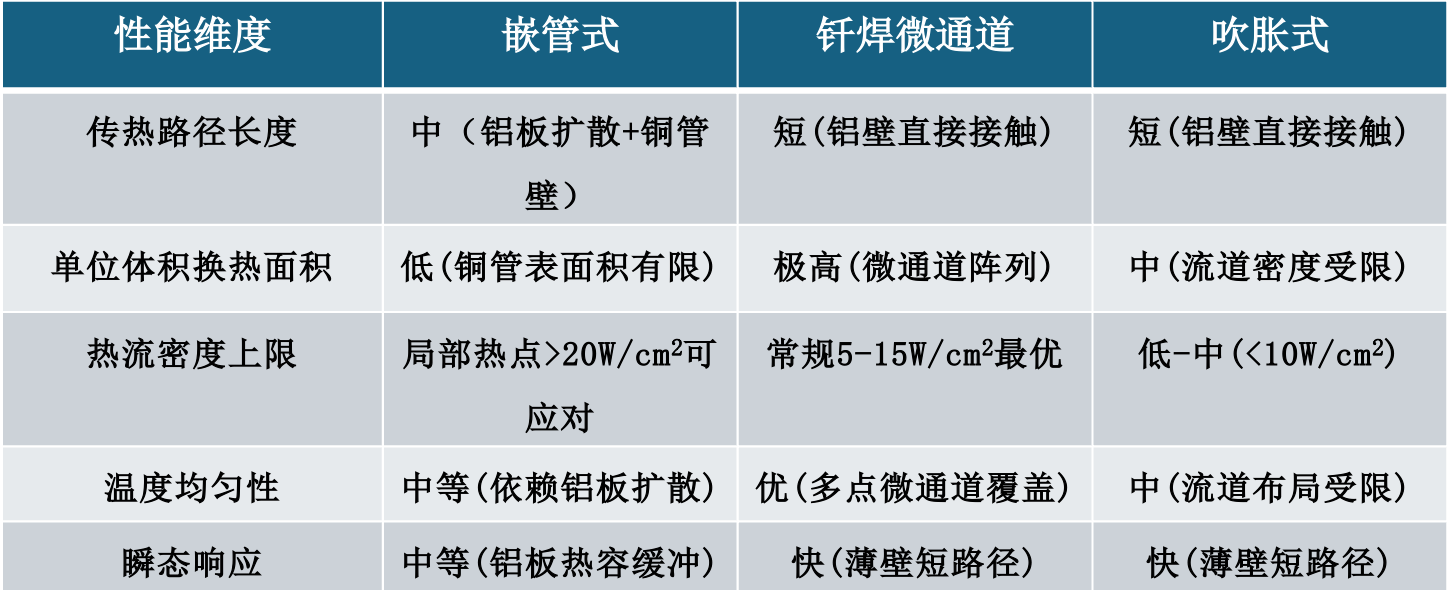

嵌管式的热优势在于铜管的轴向导热能力——热量可沿铜管快速扩散到更远的冷却液区域。其劣势是单位面积换热密度受限于铜管的表面积，无法像微通道那样实现极致紧凑的换热结构。

钎焊微通道在高热流密度区间的热性能最为均衡，但通道堵塞风险随通道尺寸缩小而急剧上升。

吹胀式的散热能力受限于流道布局的灵活性和壁厚控制的精度。热轧工艺决定了流道不能像微通道那样任意复杂排布，壁厚虽薄但存在一定不均匀性。

三、可靠性对比：高功率密度的隐性门槛

嵌管式——热应力主导的可靠性风险：铜铝热膨胀差异（约6×10⁻⁶/℃差异）是长期可靠性的最大挑战。热循环下界面热阻可能渐进式增长，弯管段减薄和接头松动是泄漏主因。但铜管本身强度高，耐振动和耐冲击能力在三种方案中是最优的。适用于有剧烈振动、频繁启停、宽温度范围的应用。

钎焊微通道——制造缺陷与腐蚀的双重考验：真空钎焊的质量一致性是命门。焊料填充不完全、气孔、未焊合等缺陷在微通道尺度上足以成为泄漏隐患。钎焊工艺对批量一致性要求极高，一旦出现批次性钎焊缺陷，整批报废。此外，微通道对冷却液洁净度极其敏感——0.2mm通道可能被50μm颗粒堵塞。适用于工艺控制能力强、冷却液管理规范的大批量应用。

吹胀式——薄壁的宿命与腐蚀风险：吹胀流道的壁厚仅0.3-0.8mm，且弯角处壁厚可能更薄。在冷却液腐蚀和振动共同作用下，薄壁区域是泄漏高发点。但吹胀式冷板本体无接头（流道与集管一体成形），消除了接头泄漏这一常见故障模式。抗振动能力优于钎焊微通道但弱于嵌管式。适用于中等可靠性要求、无剧烈振动的批量化场景。

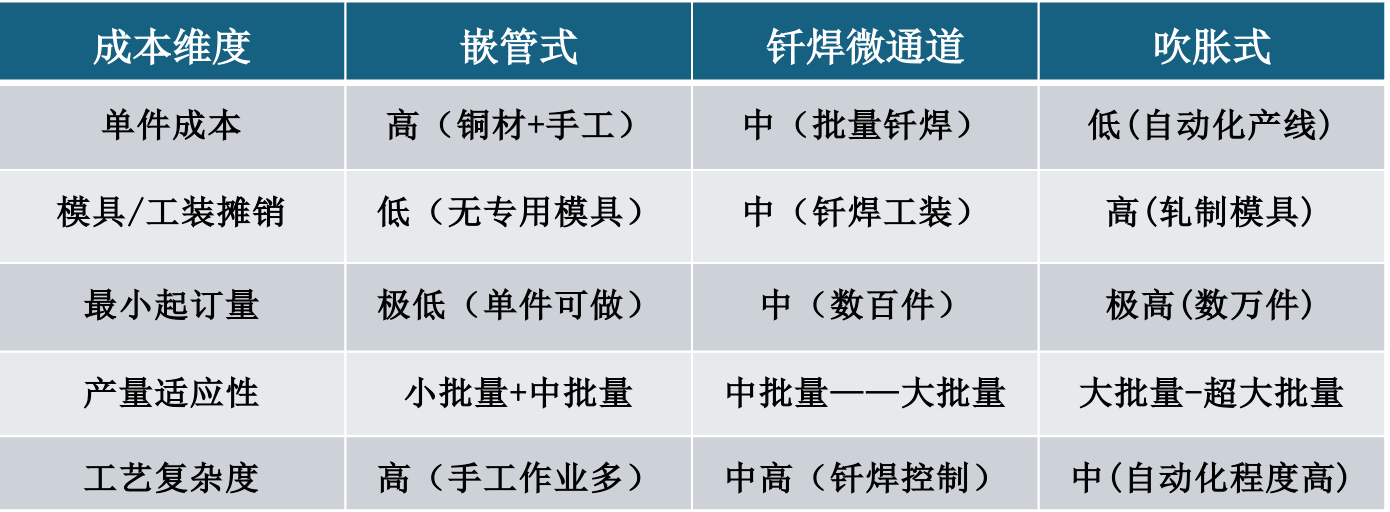

四、成本与制造可行性对比

嵌管式在小批量、高可靠性场景中具有不可替代的成本优势——无需模具，单个即可定制。但当产量超过千件级别，手工成本无法摊销，总成本将显著超过另两种方案。

吹胀式的自动化程度最高，产线速度快，但模具费用高达数十万元，且一旦定型改版困难。适合年产量数万件以上的消费电子、汽车空调等大规模应用。

钎焊微通道在中等批量（年数千至数万件）区间综合成本最优，且设计灵活性好，改版成本低于吹胀式。

五、高功率密度场景选型决策框架

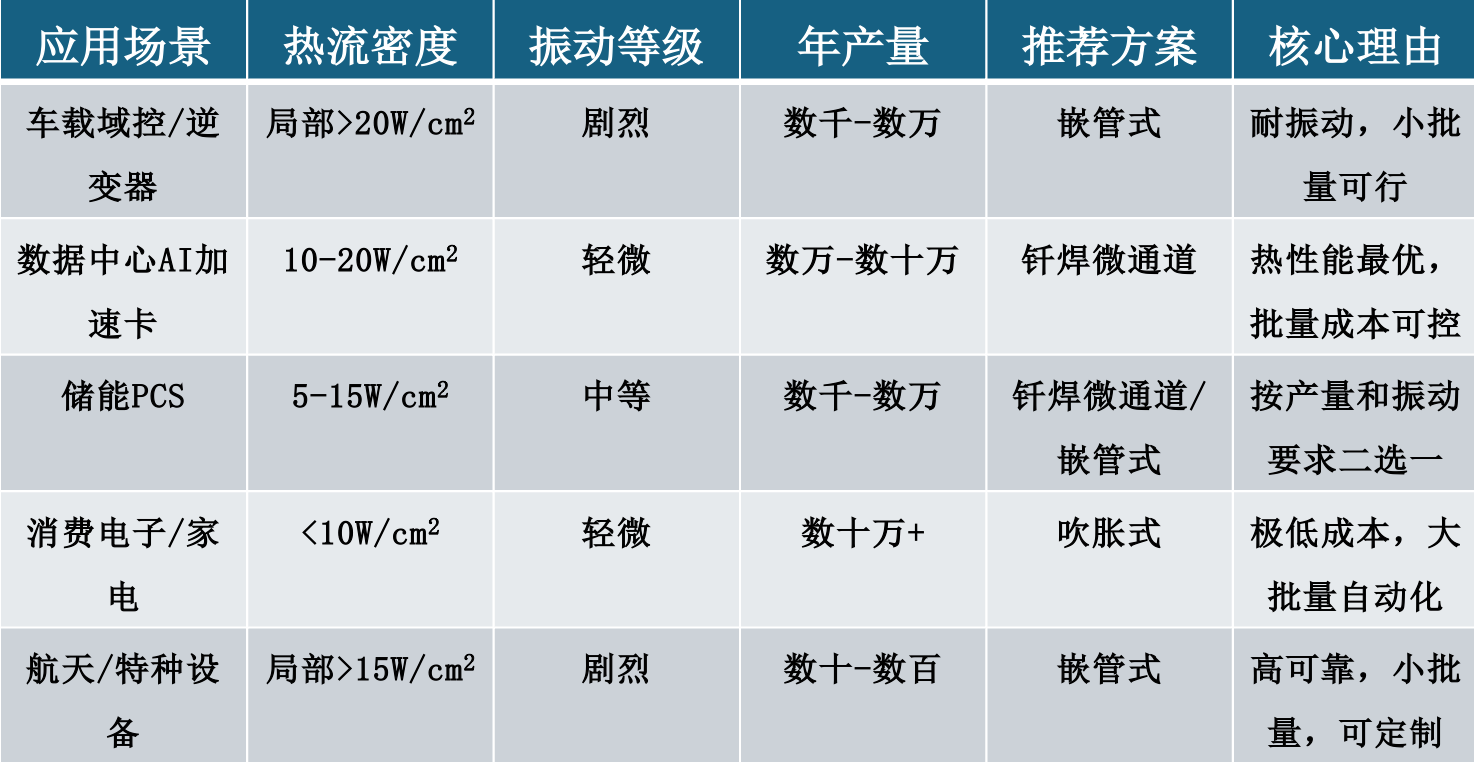

5.1 按功率密度与应用特征分级推荐

5.2 选型四步法

第一步：明确热流密度和温度均匀性要求。 热流密度>15W/cm²优先排除吹胀式；对温度均匀性要求严格（ΔTmax<5℃）优先选择钎焊微通道。

第二步：评估机械环境条件。 是否存在剧烈振动（>3 Grms）？是否存在频繁温度循环（>500次/年，温差>100℃）？若两者皆具备，嵌管式是更稳健的选择。

第三步：确定产量区间。 年产量<1000件，嵌管式无明显模具摊销，综合成本可能最低；年产量1万-10万件，钎焊微通道最具成本竞争力；年产量>50万件，吹胀式的自动化优势无法被超越。

第四步：冷却液管理能力自评估。 如果终端用户可能使用自来水或不规范冷却液，微通道的堵塞风险急剧上升，嵌管式（铜管不易腐蚀，管径相对大）的容忍度更高。

5.3 常见选型误区

误区一：只看热性能排名。 实验室稳态热性能与5年后的现场可靠性是两回事，嵌管式的热性能可能排名第二，但在振动可靠性上排名第一。

误区二：忽略批量效应。 将小批量验证成功的吹胀式方案直接推向中等批量，发现模具费摊销后成本反而高于钎焊微通道。

误区三：低估冷却液管理。 选择了高性能的钎焊微通道，但现场冷却液过滤精度不达标，一年后大面积堵塞，性能优势荡然无存。
