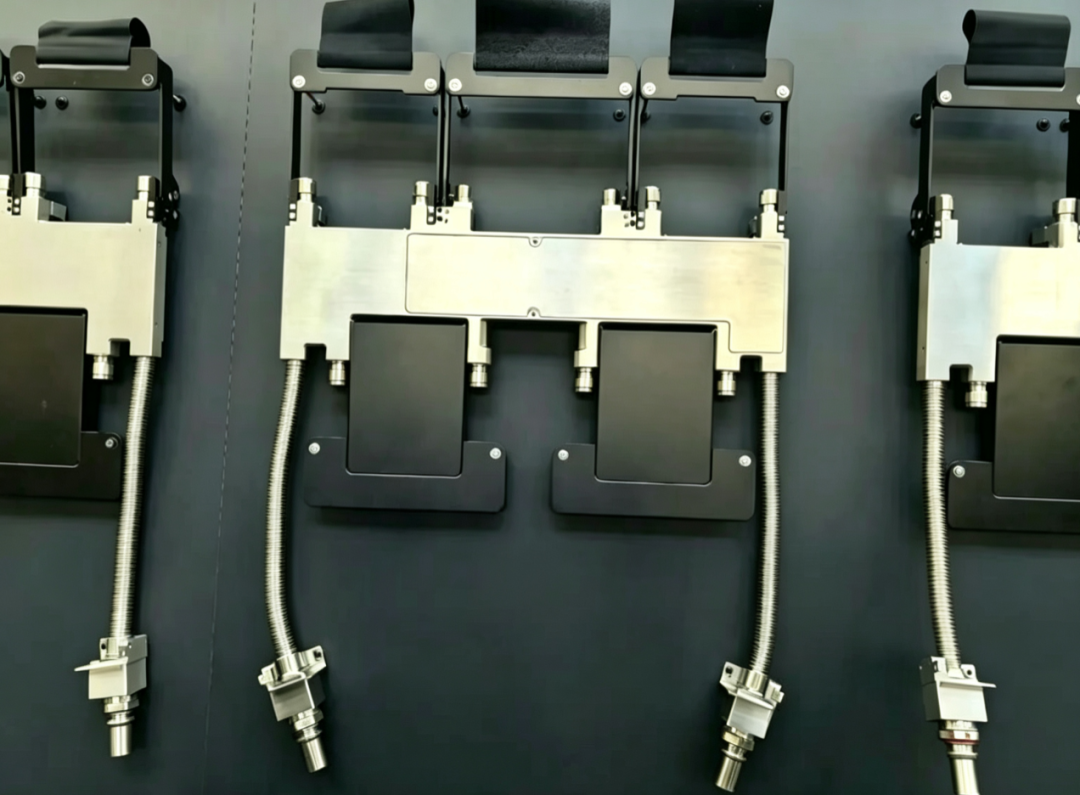

英伟达VR不锈钢分水器真空钎焊技术难点及常见问题

一场以316L 不锈钢分水器、UQD/NVQD 快接头为核心的液冷革命，正由英伟达、谷歌、微软等全球科技巨头主导，在全球智算中心全面爆发。这不仅是散热材料的代际更替，更直接引爆中国高端制造链条 ——精密机床、激光焊接、精密清洗三大产业迎来史无前例的订单潮与技术升级潮。

英伟达VR不锈钢分水器真空钎焊工艺生产过程中，易出现虚焊、微漏、翘曲变形、钎料漫流等各类缺陷，直接影响产品密封性、平面精度及成品合格率。结合生产实际，现将各类常见问题、核心成因及对应工艺控制方案梳理如下：

一、虚焊、钎缝不连续不饱满、钎着率不足、氦检微漏缺陷

该类缺陷主要表现为钎焊结合面钎料填充不充分、结合不密实，产品经氦气检测出现微量泄漏，是分水器密封失效的核心问题之一，具体成因及控制要求如下：

核心成因：

1. 装配配合间隙超标：机加工精度不足导致工件装配间隙过大或过小。间隙过大会造成钎焊毛细作用失效，钎料无法均匀填充缝隙；间隙过小则钎料铺展受阻，进而出现钎缝缺料、不饱满问题。工艺要求严格将装配间隙控制在0.05~0.1mm区间。

2. 炉膛温场不均匀：钎焊炉膛有效工作区温度偏差大，工件局部区域温度未达到标准钎焊温度，钎料无法充分熔融浸润，导致局部虚焊、钎着率偏低。

3. 升温速率过快，排气不充分：钎膏中胶水成分需在500~600℃温度区间完全排出，若设备升温速度过快，中温阶段排气时间不足，胶水残留会阻碍钎料与母材结合，产生焊接缺陷。

4. 钎膏印刷质量不均：钎膏印刷工艺把控不到位，板面钎膏厚薄差异大，局部区域钎料缺失，焊接后形成不连续钎缝。

5. 炉内氛围不达标：真空炉膛氧分压偏高或设备存在漏气问题，高温下工件焊接界面发生二次氧化，破坏钎料浸润条件，引发虚焊、密封微漏。

6. 焊前平面度超标（当前最大影响因素）：工件正反面薄板机加工平面度精度不足，焊后出现翘曲变形，导致贴合面贴合不严，间接引发虚焊、微漏问题。焊前需严格把控机加工平面度，超差工件需提前校正，确保平面度误差控制在0.1mm以内。

对应解决方案：

1. 严格落实焊前尺寸检测，筛选装配间隙合格工件，杜绝间隙超标产品上机焊接；

2. 定期开展炉膛九点炉温校准，将保温段炉膛温差控制在±5℃以内，保证温场均匀稳定；

3. 优化升温工艺，延长500~600℃温区保温时间，确保600℃工况下完全排净钎膏胶水成分；

4. 标准化钎膏印刷工艺，统一涂布厚度，杜绝局部缺料、厚薄不均问题；

5. 焊前检查真空炉密封性，管控炉内氧分压，避免焊接界面二次氧化；

6. 强化焊前工件平面度检测与校正，严控薄板加工及装配精度。

二、焊后翘曲变形、平面度超差、C扫描平面虚焊缺陷

该类缺陷主要体现为焊接后分水器整体变形、平面精度不达标，C扫描检测发现大面积平面虚焊，是制约产品良率的关键问题，其中母材残余应力为首要诱因。

核心成因：

1. 升降温速率过快，热应力集中：真空钎焊过程升温、降温速度过快，工件各部位受热、散热不均，产生较大热应力，最终引发板材翘曲变形。

2. 母材原始残余应力未释放（当前主要成因）：VR分水器基材多采用锻造工艺成型，粗加工后板材内部残留大量内应力，钎焊高温环境下应力释放，导致工件形变、平面度超差，进而引发贴合面虚焊。

对应解决方案：

1. 优化温变速率工艺：分段管控升温速度，低温段升温速率控制为5~8℃/min，600℃以上高温段升温速率降至3~5℃/min；焊后禁止快速降温，先随炉自然降温至600℃，再充气快速降温，最大限度降低热应力变形。

2. 增加焊前去应力退火工序：工件锻造粗加工后，提前进行真空去应力退火处理，真空环境下加热至1030℃，保温1~2小时；退火后工件硬度控制在140~170HV，可大幅消除基材残余应力，同时便于后续平面度校正，满足装配及焊接精度要求。

三、钎料漫流、溢流转道堵塞缺陷

该类缺陷表现为钎料熔融后超出焊接区域漫流、溢出，堵塞分水器流道，造成产品流道不通、外观及功能失效。

核心成因：

钎膏印刷涂布量过大、钎焊设定温度偏高、高温保温时间过长，导致钎料过度熔融、流动性过强，超出焊接贴合区域发生漫流、溢流，最终堵塞流道。

对应解决方案：

1. 精准管控钎膏涂布厚度，通过小样试验确定最小有效钎料用量，避免钎料冗余；

2. 优化钎焊温度参数，工艺温度取下限标准，炉温最高不超过1050℃；

3. 压缩高温保温时间，避免工件长时间处于高温环境，防止钎料过度熔融漫流。

四、工艺核心总结

综合各类缺陷成因，焊前尺寸精度管控、基材热处理去应力、工件平面度及装配间隙控制是影响英伟达VR不锈钢分水器真空钎焊成品合格率的三大核心因素。其中，工件平面度精度、装配配合间隙精度是当前生产中影响良率的最关键因素。

后续生产优化需以焊前精度检测为基础，标准化去应力退火、温场管控、钎膏涂布、温变速率等核心工艺，从源头规避虚焊、泄漏、变形、流道堵塞等各类焊接缺陷，稳定产品焊接质量与合格率。

来源：南京华冠真空钎焊
