均热板英文名称Vapor Chamber,简称VC,又被称为均温板等，是一种高效率传递热量的方式。均热板分为单层VC均热板、多层VC均热板和超薄VC均热板。
单层VC均热板：由一层金属薄膜和两层或多层薄型基板组成。金属薄膜通常由铜或铝制成，具有良好的热传导性能。基板可以是硅、陶瓷等材料，用于提供结构支撑和电绝缘。

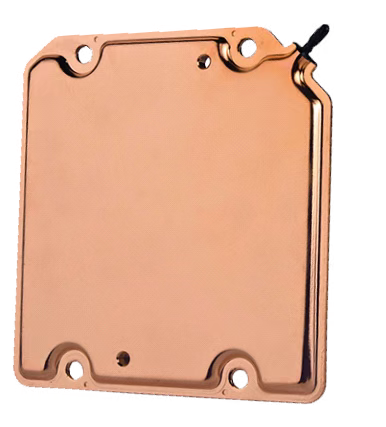

VC散热均温板（Slice Chamber）,来源：DSN Thermal Solutin
多层VC均热板：在单层VC均热板的基础上增加了多层金属薄膜和基板。这些金属薄膜和基板通过焊接、粘接或其他方式相互连接，形成多层结构。多层设计可以增加VC均热板的散热性能和均热性。

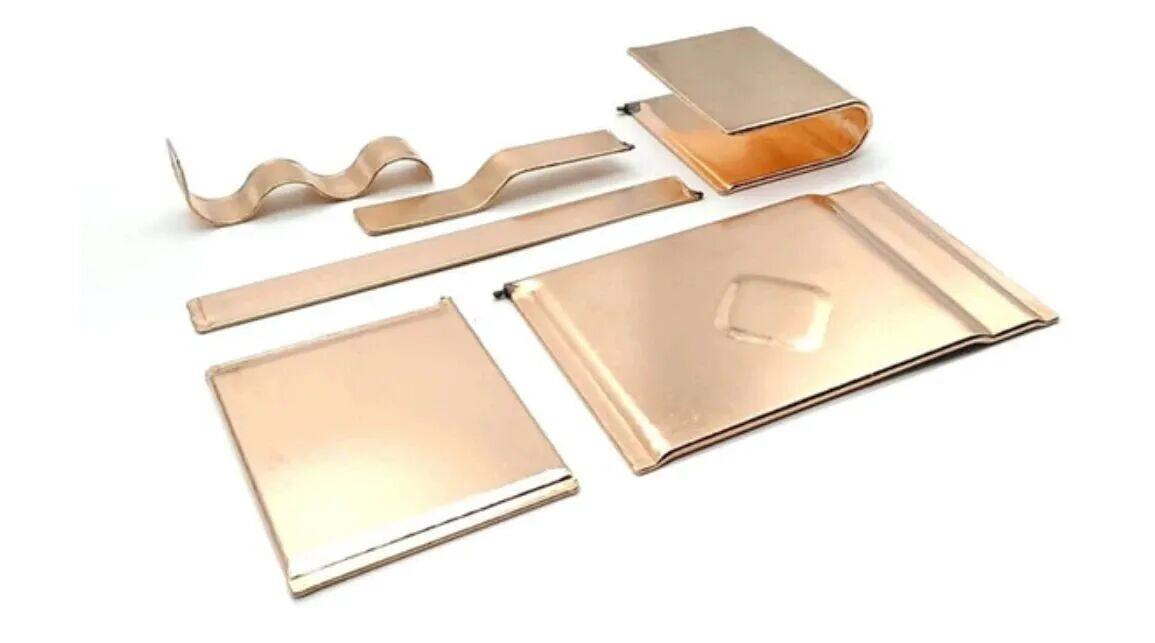

VC散热均温板（常规型），来源：TRS
超薄VC均热板：一般由薄铜片蚀刻+烧网结构、四周焊接而成。可以是单层的，也可以是双层的。这取决于具体的设计和制造要求。
VC均热板的工作原理，依赖于物理学上的“相变传热”，这个过程非常高效且安静。VC均热板的工作原理基于蒸发-冷凝-回流的循环过程。
1、吸热蒸发
当热源工作时，产生的热量会传导到紧贴它的VC均热板底部。内部的冷却液吸收热量后，会迅速蒸发成气体。这个“液体变气体”的过程，会吸收大量的热量，就像水烧开时吸收大量热能一样。

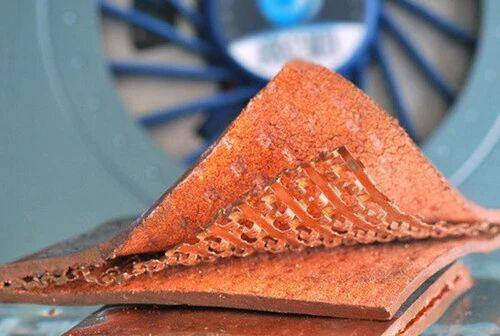

VC均热板内部结构图，来源：兰洋科技
2、扩散传导
由于内部是真空，这些高温气体分子会毫无阻力地、极快地向VC板的铜网微状环境的各个低温区域扩散。相比于固体（如铜、石墨片）依靠分子振动缓慢传导热量，气体的扩散速度要快几个数量级。

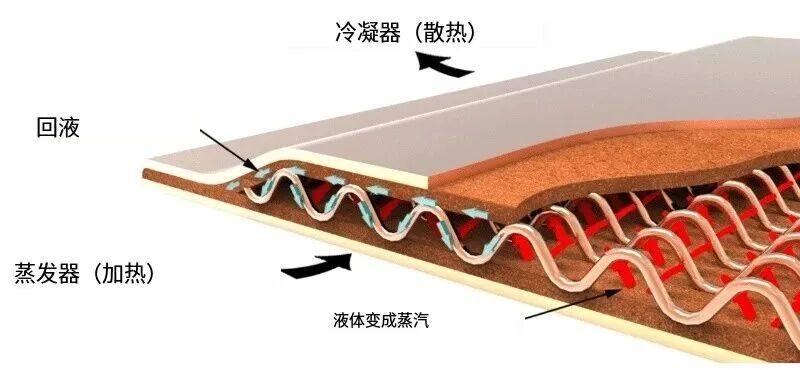

VC均热板原理图，来源：兰洋科技
3、放热冷凝
当气体扩散到VC板上方温度较低的区域时，会释放热量，重新凝结成液体。这个“气体变液体”的过程，会将携带的热量释放出去。
4、毛细回流
凝结成的液体，会通过内壁上的毛细结构，像海绵吸水一样，自动流回热源区域，准备开始下一次循环。

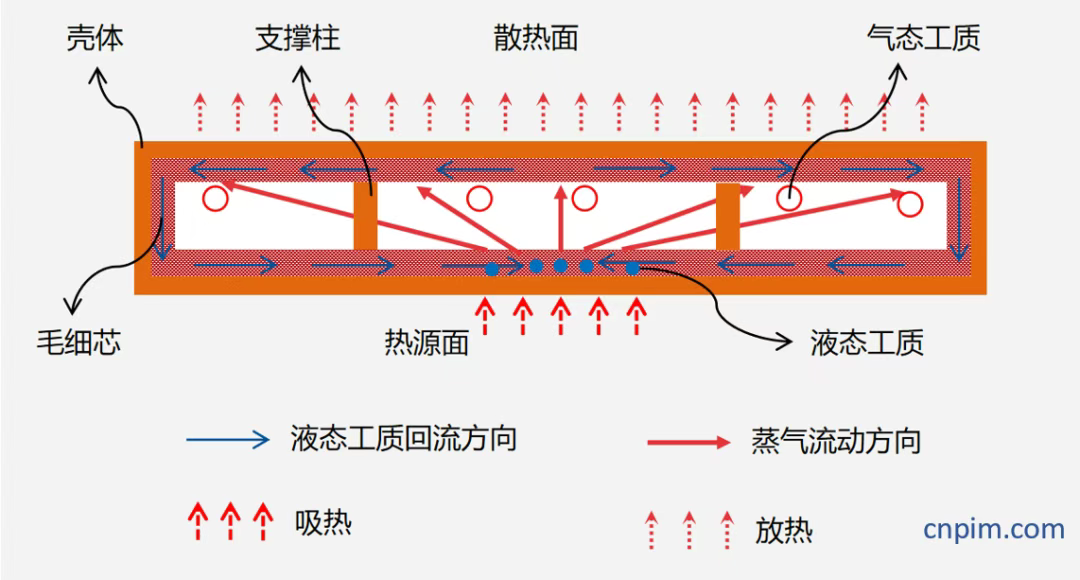

VC均热板工作原理示意图
1、结构：VC均热板通常是平板状的，内部有毛细管道和蒸发器/冷凝器，形成封闭空间。热管是一条细长的管道，通常呈弯曲或盘旋状。
2、散热面积：VC均热板的散热面积相对较大，可以覆盖整个散热区域。热管的散热面积相对较小。
3、散热介质：VC均热板使用高导热性液体，如纯净水或液态金属合金。热管使用低沸点液体，如水或氨。
4、散热原理：VC均热板利用液体的蒸发和凝结来传导热量，通过毛细管道的循环回流实现散热。热管则通过管道的导热作用来传递热量。
5、应用范围：VC均热板主要用于大功率电子设备和高性能计算机等领域。热管广泛应用于各种电子设备、汽车、航空航天和工业领域。

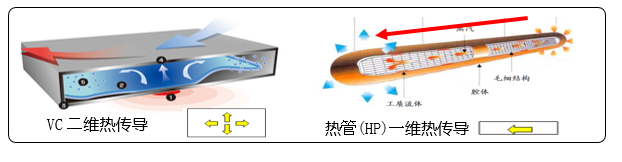

VC液冷和热管HP的对比，来源：华为
打个比方：芯片发热点像一块烧红的炭。
-
用热管，相当于用一根铁丝一头接触炭，另一头伸远，能快速把热导走，但铁丝本身还是局部很烫。
-
用VC均热板，相当于把这块炭放在一个巨大的金属平底锅上，热量会瞬间布满整个锅底，锅的整体温度都很均匀，但最高温度却降低了。
3D VC 是指三维均热板（3D Vapor Chamber），是一种用于高效散热的电子设备热管理解决方案，它结合了二维均热板（VC）和一维热管，通过流体的相变循环将热量从热源迅速高效地传导到散热鳍片上。与传统的散热板不同，它具有更高的散热能力，适合处理高性能CPU、GPU等发热量大的设备。

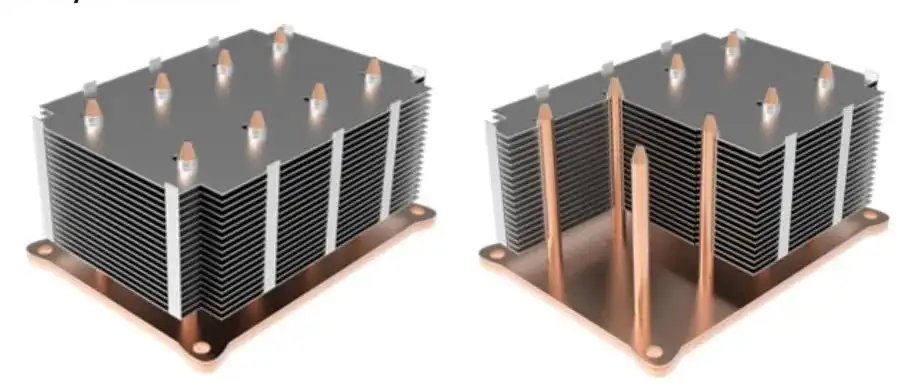

3D VC散热器，来源：Celsia
工作原理:
-
结合两种技术：3D VC 将均热板（VC）的二维平面热传导能力与热管的一维垂直热传导能力结合在一起。
-
相变散热：内部的工质在受热时蒸发，然后冷凝并将热量传递到外部，通过密封腔体形成一个高效的循环散热系统。
-
立体结构：均热板和多根热管被整合在一起，形成一个三维的立体结构，可以更有效地将热量从热源传导到整个散热系统中。

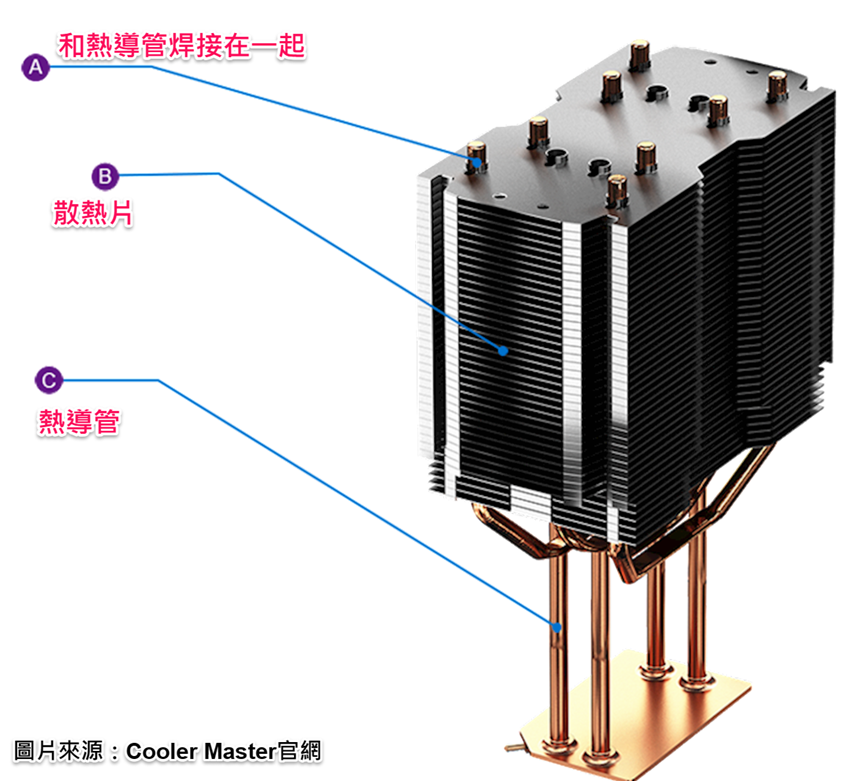

3D VC三维均热板，来源：Cooler Master
优势：
-
高散热效率：导热能力强，能够处理高达500瓦甚至更高的功耗。
-
空间和体积灵活：可以根据客户的机构设计进行定制，更具客制化特性。
-
优化空间设计：相较于厚热板加热管的方案，3D VC 可以使散热模块更加紧凑，提高空间利用效率。
应用领域：
-
高性能计算和AI：尤其适用于服务器、数据中心等高发热密度的场景。
-
网络通信设备：例如基站、强波站等。
-
高端消费电子：如高性能风冷散热器中。
