当你点开一条超清视频,或给AI助手发出指令,下一秒,数据已涌入服务器,在高速电路板(PCB)上以数十Gbit/s的速度飞奔。在每块板子里,都藏着数层铜箔——它表面是否平整,直接决定信号跑得快不快、损耗大不大。

反转铜箔(RTF)凭借低粗糙度与高剥离强度的平衡设计,成为高频高速PCB信号层的核心材料选择。

日前,华创新材自主研发的高速RTF3铜箔已实现规模化量产,并通过多家客户评估认证,进入小批量出货阶段。该产品对标全球领先公司拳头产品,关键性能指标达国际先进水平。

精准对标

为AI服务器与高速交换机而生

友商拳头产品专为PCIe Gen 5服务器新平台(如Intel Eagle Stream、AMD Genoa)及高速交换机、存储设备等内层信号层设计,定位高端差异化路线;华创高速RTF3正是瞄准同一应用场景开发的直接对标产品,与其共同面向AI服务器、5G基站、数据中心、高速背板等高端装备领域。

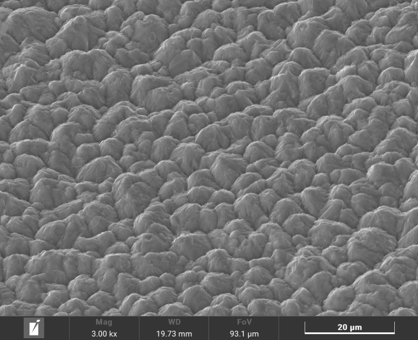

华创高速RTF3表面微观形貌

技术内核

表面要平,晶粒要稳,线路要净

表面要平,信号才跑得快。高频世界里,交变电流偏爱贴着导体表面走,这便是“趋肤效应”。表面越粗糙,信号奔跑的“赛道”越颠簸,损耗越大。公司通过精密阴极辊抛光工艺与独特粗化处理,将处理面Rz控制在≤2.1μm,为高速信号铺就平滑“赛道”。

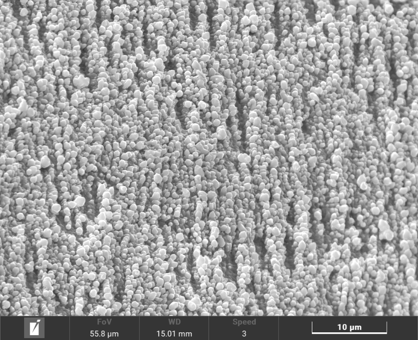

华创高速RTF3铜芽形态

晶粒要稳,高温才不“散架”。PCB压合、焊接要经历高温,普通铜箔受热后晶粒容易“松劲”,尺寸悄悄变化,板材就可能翘曲。华创高速RTF3采用特殊添加剂配方,退火后仍保持柱状晶结构并抑制晶格滑移,高温下强度不显著衰减,保证覆铜板的尺寸稳定性。

华创高速RTF3晶粒形态

线路要净,精细制程才不“翻车”。在HDI电路板制作中,蚀刻如同在铜箔上“雕刻”,侧面蚀刻过多,线路就会“瘦身”。公司通过微细铜结晶处理,增强蚀刻能力并抑制侧蚀,满足精细线路制作要求。

关键指标

全面对标全球领先公司

综合公司已披露技术数据与友商产品公开规格,核心参数对比如下:

对比

项目

华创高速RTF3铜箔(1oz)

友商铜箔

(1oz)

对标结论

处理面粗糙度(Rz)

1.85μm

(典型值)

≤2.1μm

均达到极低轮廓水平,有效降低高频趋肤效应损耗

低损耗材料剥离强度

4.8lb/in

(典型值)

≥4.0lb/in

在极低粗糙度下保持了良好的结合力

微观

结构

退火后保持柱状晶,通过特殊添加剂提升高温强度

高性能RTF系列标配柱状晶结构

技术路线一致:均通过柱状晶强化确保高温尺寸安定性

抗侧蚀能力

经客户验证,蚀刻后线路完整、无侧蚀

具备抗侧蚀设计,适配精细线路

性能相当——均适用于HDI及细线路制程

注:友商产品数据来源于其产品规格书;华创数据综合自公司检验及客户验证反馈

市场契机

产能腾挪,国产替代窗口开启

当前高端RTF市场正迎来结构性变化。

2025年底,该全球领先公司终止低阶RTF系列产品生命周期(EOL),并将产能全面转向更高附加值的HVLP系列。面向AI服务器和高速交换机的RTF系列需求正旺,但产能供给存在腾挪与调整期。

华创高速RTF3铜箔的量产与出货,为国内CCL和PCB产业链提供了一个性能可靠、供应稳定的本土选项。在完成该产品的市场导入后,公司已将研发重心转向技术壁垒更高的超低轮廓铜箔(HVLP铜箔),首批样品已进入客户验证阶段。

在刚刚过去的8月份,华创电子电路铜箔月出货量突破1500吨,高端系列占比大幅提升。未来,公司将持续发力电子电路铜箔赛道,稳步扩张高端产能、迭代核心技术、完善产品布局,向着“成为全球电解铜箔行业一流企业”的愿景坚定迈进。
