机柜式行间CDU与机架式CDU技术对比
随着AI算力服务器功耗持续提升，冷板式间接液冷成为高密度算力集群主流散热方案。CDU（Cooling Distribution Unit，冷却分配单元） 是间接液冷系统的核心枢纽，承担一次侧冷却塔设施水与二次侧服务器绝缘冷却液隔离换热、介质循环、温度调控、流体监测等关键功能。

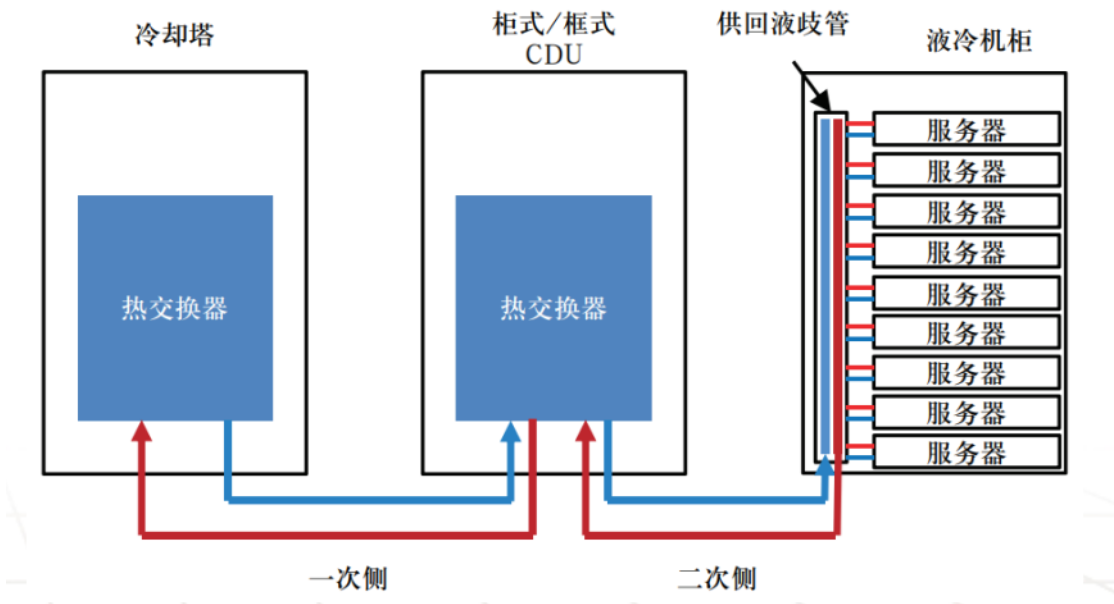

冷板式液冷架构
CDU内部通过板式换热器实现两套回路热量交换，物理隔离两种介质，避免一次侧水泄漏引发服务器短路风险；同时依靠泵组、调节阀、传感器实现冷却液循环供给与恒温控制。
根据物理形态、部署位置，CDU主要分为机柜式行间CDU（In Row CDU）、机架式CDU两大类。
一、机柜式行间CDU（In Row CDU）
机柜式CDU为独立标准机柜一体化设备，布置在服务器机柜行间（In-row），属于集中式换热方案。单台行间CDU可同时为多台IT算力机架提供二次冷却液，是大型智算中心广泛应用的方案。

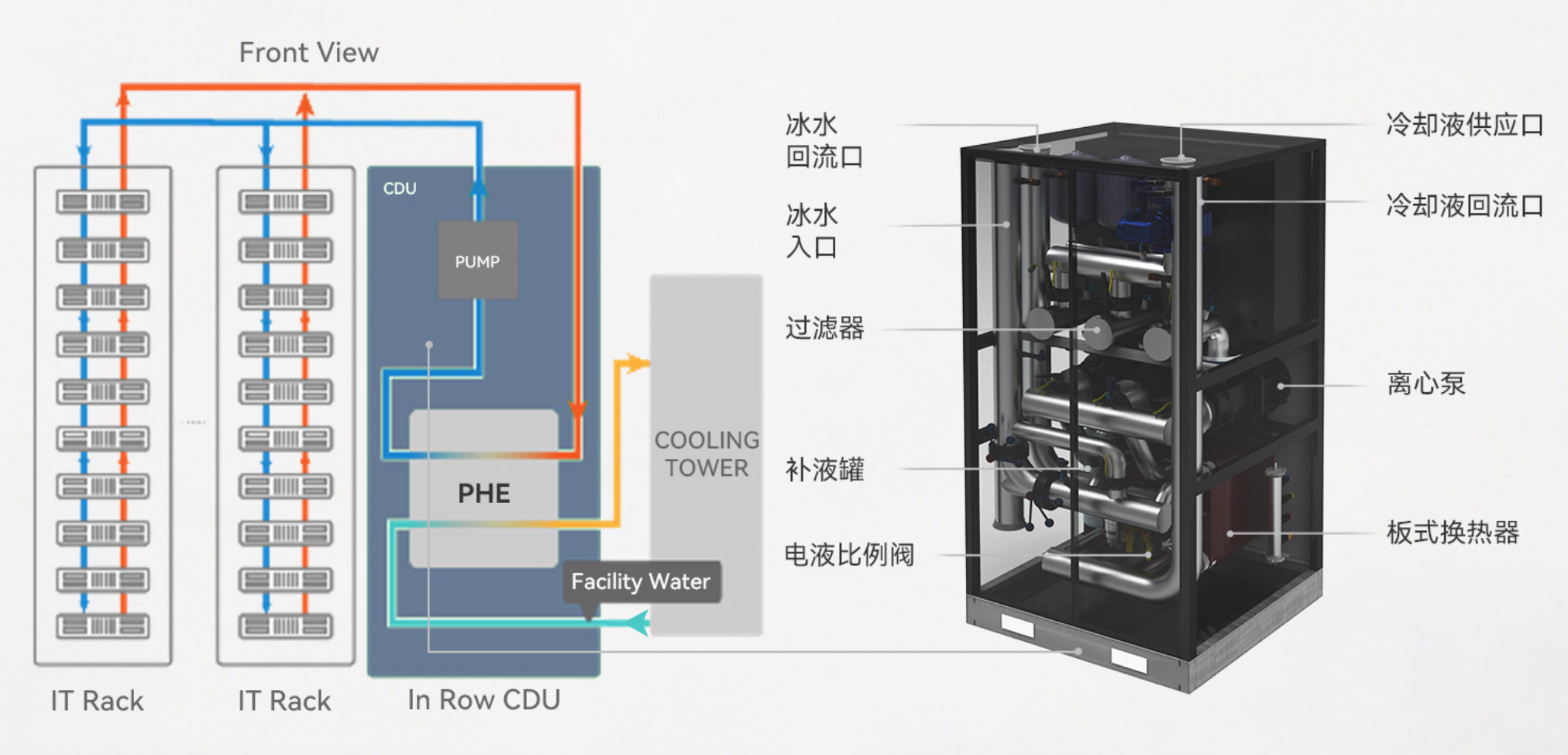

机柜式CDU，工业富联
机柜式CDU整机内部模块有：
1. 换热核心：板式换热器（PHE）
实现一次侧设施水与二次侧绝缘冷却液热量交换，是冷热能量传递核心，完全隔离两路流体，杜绝介质互通。
2. 动力模块：离心循环泵
为二次冷却液提供循环驱动力，推动冷却液流经所有服务器机柜冷板，克服长距离管路阻力。
3. 温控执行：电液比例阀
通过调节一次侧冷却水流量，动态控制板式换热器换热能力，稳定输出至服务器的冷却液温度。
4. 流体辅助组件
a. 补液罐：容纳冷却液热胀冷缩体积变化，同时承担系统补液、稳压功能；
b. 管路过滤器：过滤二次回路杂质，保护服务器内部冷板流道不发生堵塞。
5. 流体接口
a. 二次回路：冷却液供应口、冷却液回流口，外接多台服务器机柜；
b. 一次回路：冰水入口、冰水回流口，对接冷却塔供水管网。
二、机架式CDU结构解析
机架式CDU为标准机架单元设备（2U/4U规格），直接安装于算力服务器机柜内部机架槽位，属于分布式机柜级换热方案。一机柜配置一台机架式CDU，仅服务本机柜内部服务器，机柜之间液冷回路相互独立。

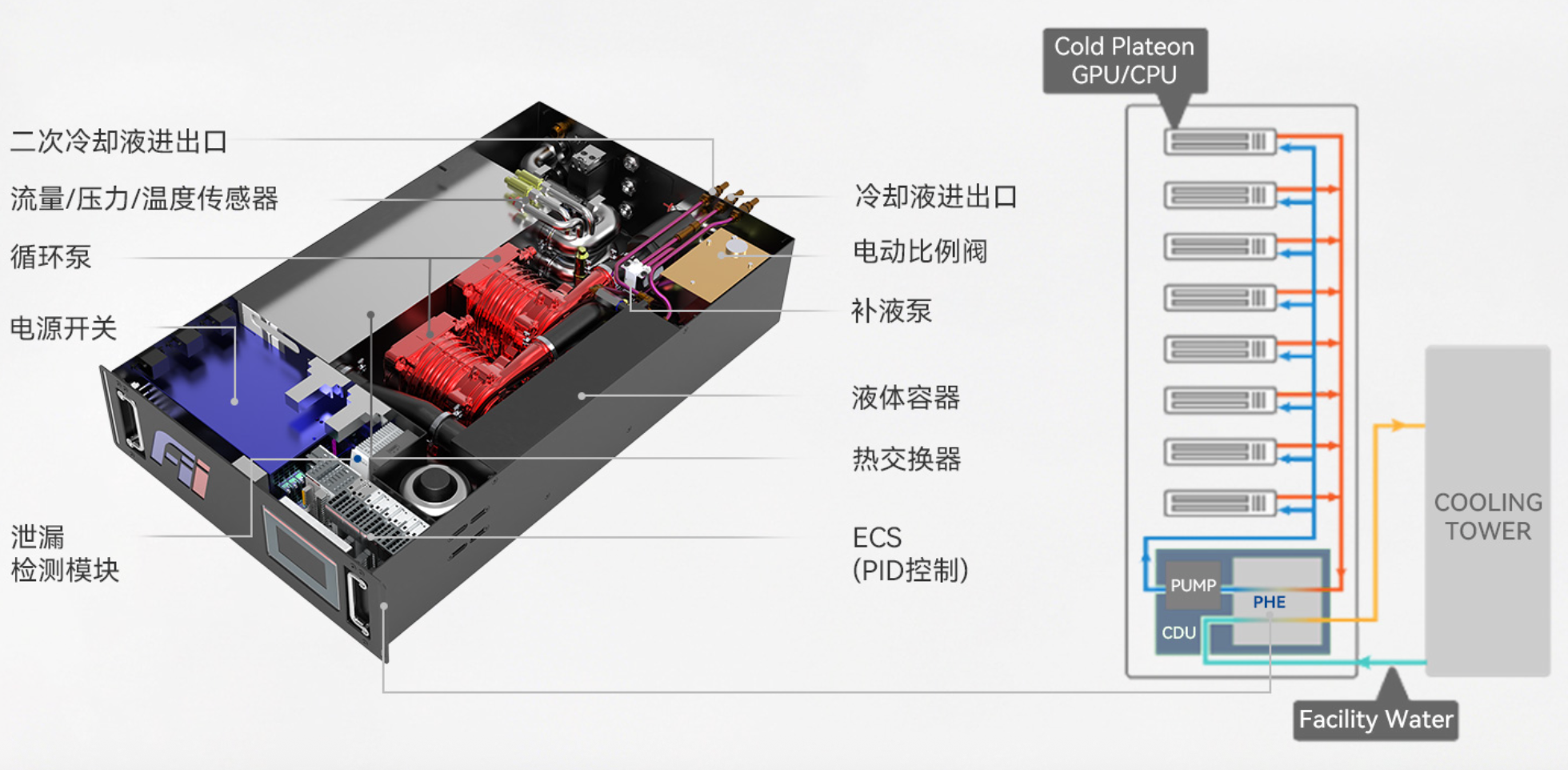

机架式CDU，工业富联
设备高度集成化，内部模块包含：
1. 换热单元：微型热交换器
小型板式换热器，承担本机柜一次、二次回路热量交换。
2. 动力单元：内置循环泵
为本机柜封闭二次回路提供循环动力，管路短、管路阻力更低。
3. 智能控制单元（ECS）
搭载PID温控程序，集成流量、压力、温度传感器，实时采集回路运行参数；内置泄漏检测模块，近距离监测机柜内部漏液风险。
4. 流体辅助组件
液体容器（小型膨胀补液罐）、补液泵，完成系统稳压与自动补液；电动比例阀作为温控执行机构。
5. 流体接口
二次冷却液进出口直接对接本机柜服务器冷板；预留一次侧设施水进出口，接入机房冷却水主管网。
三、机柜式行间CDU VS 机架式CDU核心对比
| 对比维度 | 机柜式行间CDU（集中式） | 机架式CDU（分布式） |
| 部署方式 | 独立机柜，放置于服务器行间 | 机架设备，内嵌于单台算力机柜内部 |
| 服务规模 | 1台CDU同时供给多台IT机柜 | 1台CDU仅服务单台服务器机柜 |
| 设备规模 | 单机功率、换热容量大，设备体积大 | 小型化、模块化，单机换热容量较小 |
| 管路特征 | 二次回路管路长，管路阻力高；机房主干管路集中敷设 | 机柜内部管路短，回路阻力低；每个机柜均需布置一次冷却水接口 |
| 故障影响 | 单点故障会导致下游一排算力机柜停机 | 单台CDU故障仅影响本机柜，集群容错性更高 |
| 温控特性 | 统一集中温控，机柜之间温度一致性强 | 机柜独立温控，适配不同功耗、异构算力服务器 |
| 扩容模式 | 整排机柜统一规划，适合一次性大规模建设 | 支持机柜单机柜逐台按需扩容，建设灵活性高 |
机柜式行间CDU与机架式CDU是冷板式液冷系统两条不同技术路线，不存在绝对优劣，本质是集中式换热与分布式换热的选择。
在数据中心规划阶段，需要结合算力集群规模、单机柜功耗、机房分期建设方案、运维容错需求，选择匹配的CDU架构；同时结合两种CDU内部结构特点，优化管路设计、泵组选型、温控策略，保障液冷算力系统长期稳定运行。
