高频高速铜箔之HVLP铜箔

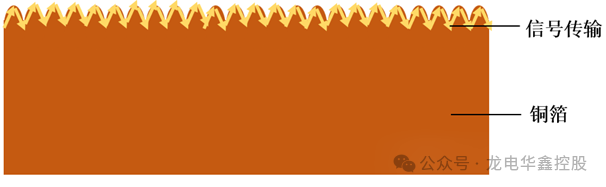

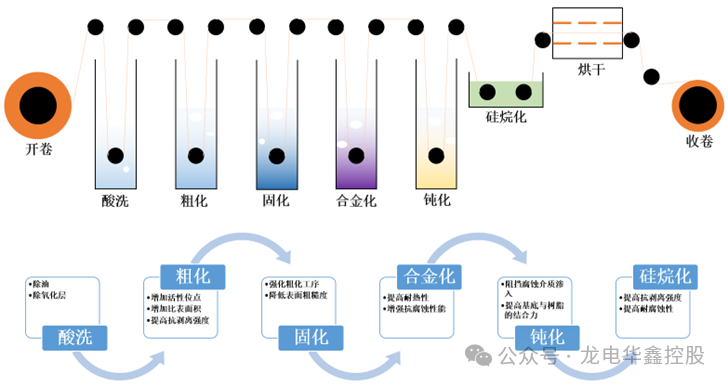

生产HVLP铜箔的过程相较于常规标箔更为严苛精密，从源头毛箔开始便对其表面粗糙度有着极高标准。具体工艺流程涵盖了酸洗、粗化、固化、合金化、钝化及硅烷偶联化等一系列复杂步骤。其中，核心技术挑战主要包括：开发并制造低粗糙度毛箔原料、精确调控粗化和固化阶段铜瘤生长、优化合金化及钝化过程中的高温抗氧化性能，以及精准实施硅烷偶联剂涂覆技术。

随着5G技术在全球范围内的深度渗透和日趋成熟，以及AI技术的快速迭代升级对高速数据中心与服务器提出的更高要求，中国企业在高频高速铜箔的研发与生产上面临着前所未有的机遇。未来，国产高端铜箔有望在技术创新的驱动下，逐步取代日韩等国际品牌，占据高频高速铜箔市场的主导地位，为中国乃至全球电子信息产业的持续发展贡献力量。

来源：龙电华鑫
