此前供应链消息称,英伟达计划在其NVSwitch主板中引入PTFE材料,并将其作为预计2027年发布的新一代服务器平台Rubin UltraAI加速器托架正交背板的主要材料选择。使得聚四氟乙烯(PTFE)这一材料成为市场焦点。

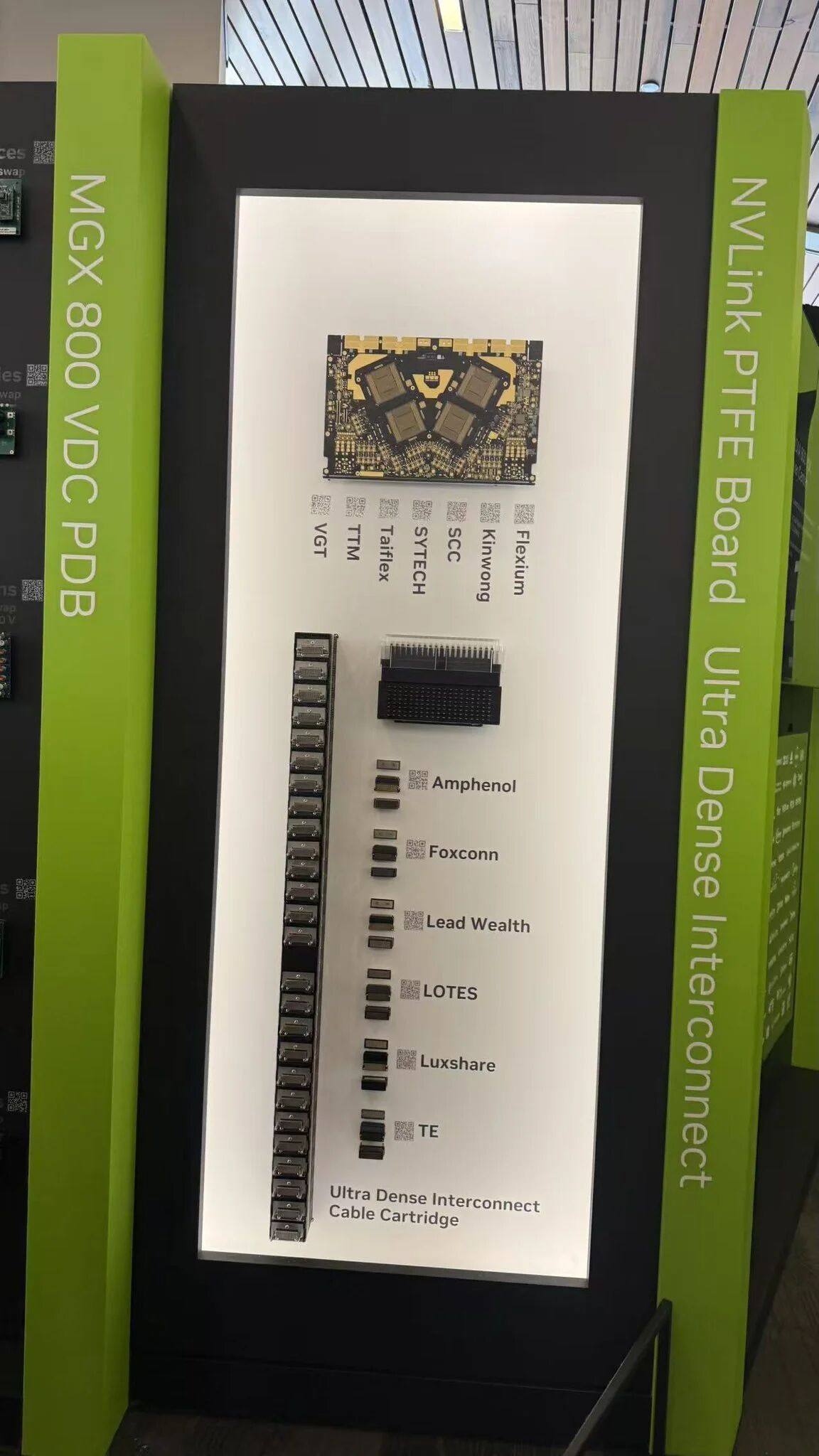

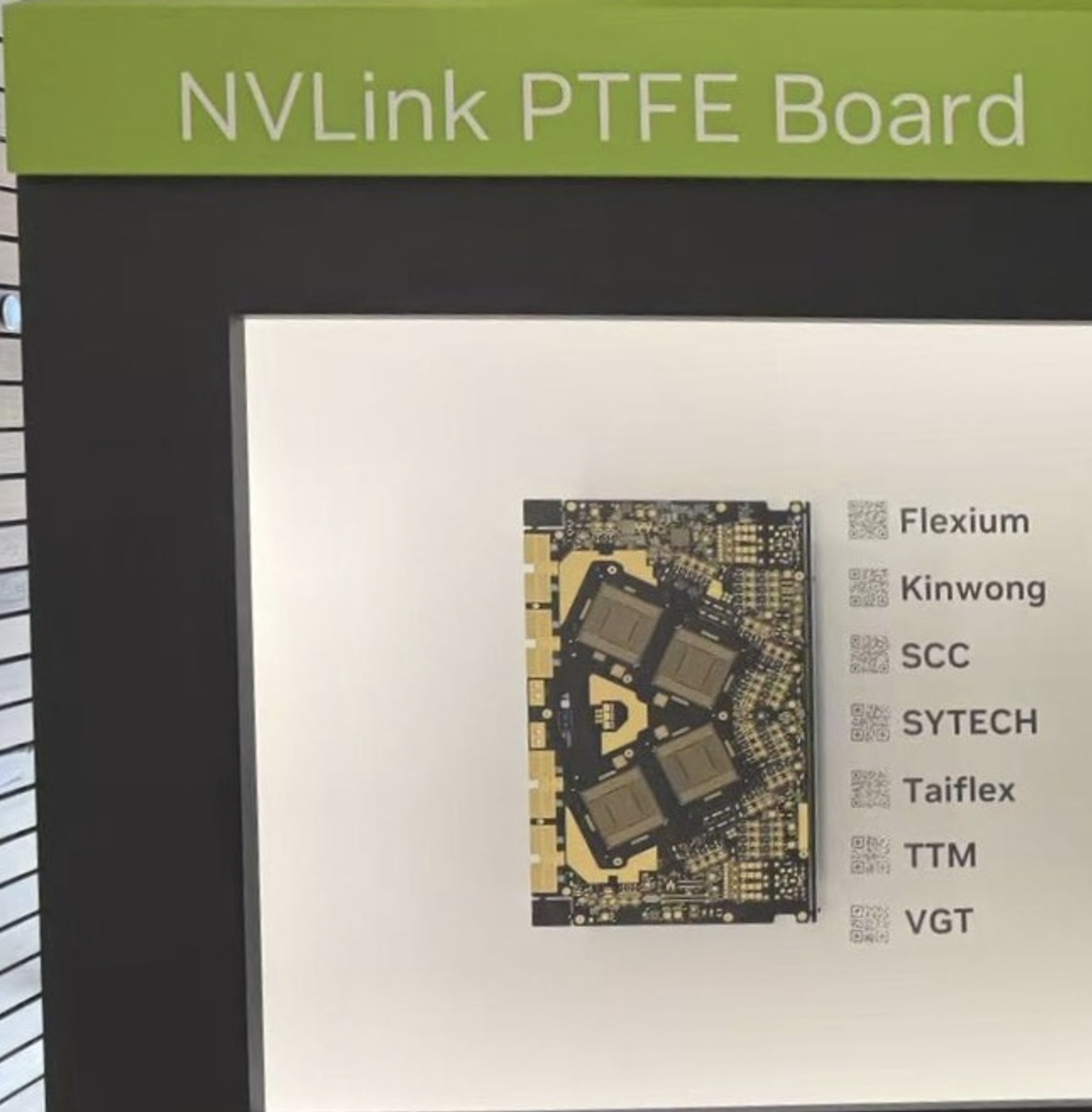

近日,在2026全球开放计算项目(2026 OCP Global Summit)上,英伟达首次展示了 NVLink PTFE 板样品,并列出了 7 家供应链厂商,进一步强化其对PTFE在AI 高速PCB材料应用上的正面看法。
供应链部分,NVLink PTFE 板列出的供应链企业依次是台郡(Flexium)、景旺电子(kinwong)、深南电路(SCC)、生益科技(SYTECH)、台虹(Taiflex)、迅达科技(TTM)及胜宏科技(VGT)等厂商。

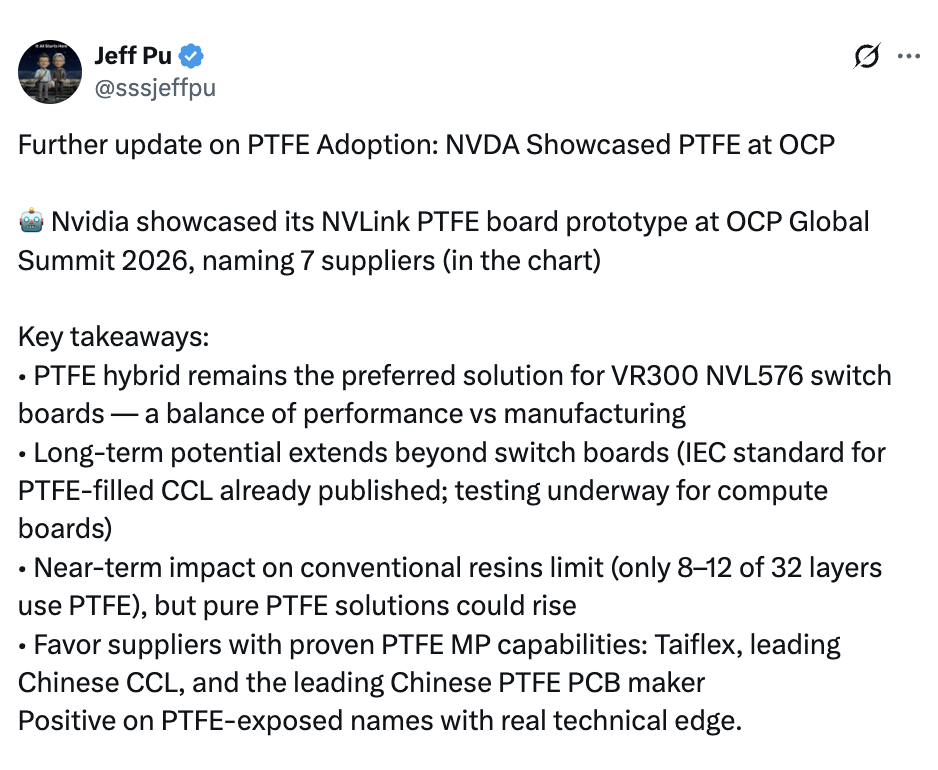

广发证券董事总经理Jeff Pu表示,PTFE 混合材料兼顾性能与制造工艺,仍然是 VR300 NVL576 交换机板的首选解决方案。除了交换器板,PTFE在高频、高速互连领域的应用也有望扩大,相关材料已进入包括运算板在内的其他应用测试阶段。

此外,由中国大陆主要CCL企业主导制定的IEC国际标准《PTFE无增强材料含填料覆铜箔层压板》(IEC 61249-3-6:2026)已正式颁布,反映该材料在更广泛电路板应用的发展潜力。

广发证券预估,在目前32层板的混合设计中,约有8至12层采用PTFE进行信号传输,PTFE占整体铜箔基板(CCL)树脂材料价值的比重仍低于五成,短期内传统高端树脂材料仍有需求,冲击相对有限。

但随着加工技术的改善,如果纯PTFE方案的量产良率达到商业化要求,对混合结构的需求可能降低,进而逐步提高PPO及HC等传统高端PCB树脂材料被替代的风险。

在供应商方面,英伟达会优先考虑拥有成熟 PTFE MP 能力的供应商:例如 Taiflex、中国大陆领先的 CCL 及 PTFE PCB 制造商。对拥有真正技术优势的 PTFE 供应商持积极态度。
