柔性OLED显示是一种新型的显示技术,可以弯曲、折叠、卷曲,具有轻薄、便携、可弯曲等特点,近年来在全球范围多个领域得到了迅猛发展,智能手机是当前最主要的应用场景之一,主要分为曲面屏和折叠屏手机。



柔显技术发展迅猛,OCA将面临哪些挑战?

柔显技术发展迅猛,OCA将面临哪些挑战?

柔显技术发展迅猛,OCA将面临哪些挑战?
柔性OLED结构
柔显技术发展迅猛,OCA将面临哪些挑战?


柔性显示模组材料主要包括光学胶(Optical Clarity Adhesive,OCA)、柔性盖板、偏光片触控膜、柔性OLED、柔性支撑材料等OCA主要用于柔性显示模组中作为不同组件之间的粘合剂,将各层材料粘接起来,贯穿于整个模组叠层结构,如下图所示:
柔显技术发展迅猛,OCA将面临哪些挑战?

柔显技术发展迅猛,OCA将面临哪些挑战?

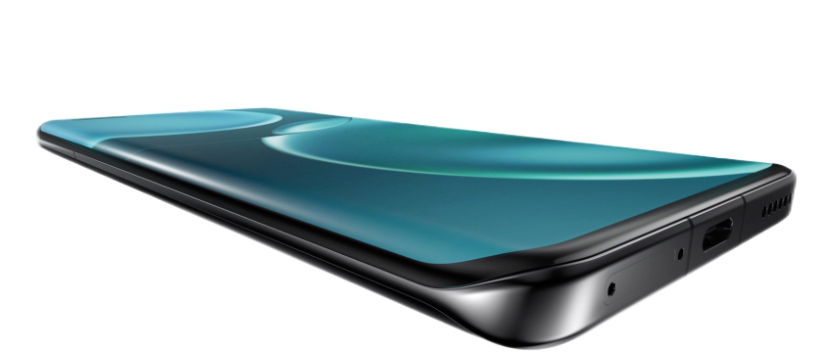

曲面屏对OCA提出的挑战
柔显技术发展迅猛,OCA将面临哪些挑战?


曲面OLED显示屏的OCA除了跟普通OCA一样需要有好的光学性能和粘接能力,还需重点关注弯曲性能,帮助屏幕获得更好的弯曲能力和更长的弯曲寿命。在屏幕弯曲状态下, 弯曲外侧有很大的拉伸应力,弯曲内侧有很大的压缩应力,层间还有剪切应力,如果OCA胶膜性能平衡不好,很容易产生气泡。



柔显技术发展迅猛,OCA将面临哪些挑战?
柔显技术发展迅猛,OCA将面临哪些挑战?




针对这些挑战,高仁推出了一款专用于OLED曲面屏全贴合的OCA产品G63系列。这款产品具有低蠕变,高拉拔力和优异的耐候性。这里我们将G63系列与进口OCA产品逐一进行蠕变、拉拔力和耐候性对比测试。
柔显技术发展迅猛,OCA将面临哪些挑战?
首先对比测试UV前和UV后G63和进口OCA的蠕变情况,如下图所示,G63在UV前后的蠕变相比进口OCA较小,在柔性屏贴合中抗褶皱能力强,在弯曲位置强度更高。

柔显技术发展迅猛,OCA将面临哪些挑战?

G63与进口OCA蠕变对比曲线

同样将G63与进口OCA进行拉拔力和剪切力对比测试,从下图测试结果可看出G63相比进口OCA具有高拉拔力,内聚强,可有效防止层间分离和气泡反弹。
柔显技术发展迅猛,OCA将面临哪些挑战?
另外,两者在不同环测老化条件下测试,G63的黄变值相对进口OCA更低,如下图所示。
柔显技术发展迅猛,OCA将面临哪些挑战?
高仁G63相比进口OCA,具有更高模量、高拉拔力和优异的耐候性,在柔性贴合时抗褶皱性能强,弯曲位置胶材强度更高,能抑制曲面处的高应力作用下的层间分离和气泡反弹,适用性更宽可用于单曲、双曲、四曲、和高曲率等OLED曲面屏的贴合。

柔显技术发展迅猛,OCA将面临哪些挑战?
折叠屏对OCA提出的挑战
柔显技术发展迅猛,OCA将面临哪些挑战?


折叠屏要实现屏幕“折叠”,并没有想象中的那么简单。一款折叠屏手机每天要承受几百次“开合”,最大的担忧就是屏幕能不能抗得住“摧残”。衡量一块柔性显示屏的折叠性能好坏,主要就看屏幕折叠后的平整度,屏幕有无折痕,以及使用寿命等方面,因此折叠屏OCA要有好的回弹率,以减轻折痕,粘接力也非常重要, 避免出现反复弯折后,屏幕内层出现分层现象。
柔显技术发展迅猛,OCA将面临哪些挑战?
折叠屏的力学结构和杂志差不多,如果我们把杂志弯折,在外力的挤压下每一页纸都会出现位移,其中越靠近内侧的纸张位移越多。外力在弯折位置会分解成两个方向截然相反的作用力,在弯折部位的外侧是拉应力层,内侧是压应力层。
柔显技术发展迅猛,OCA将面临哪些挑战?
当“折叠屏”的各功能膜都被OCA胶膜粘牢成为一个整体,就会出一个问题,粘太结实会让处于“拉应力层”的功能膜发生断裂,如果OCA胶膜粘接力偏弱,处于“压应力层”的膜会脱胶分层。所以,折叠屏整体需要创造多个“中性层”,并分散到每个功能膜上,保证各层的功能膜就都处在“安全区域”。

柔显技术发展迅猛,OCA将面临哪些挑战?

要实现这个方案,就要让OCA胶膜具备更高的剪切应变,折叠屏一弯折,OCA胶膜就要有比较大的剪切形变量,尽量让各个功能层不受相邻层的约束,都有空间实现相对独立的滑动。
柔显技术发展迅猛,OCA将面临哪些挑战?
高仁在折叠屏OCA产品研发方面已取得了一些关键性的进展,特别是在高频次折叠附着力和弹性模量性能方面,目前已全面进入调测验证阶段,有望在今年年底将产品推向市场。
来源:高仁新材
