通用快插接头英文名称Universal Quick Disconnect，简称UQD，是专为数据中心和高性能计算环境液冷系统设计的标准化流体连接器。
它用于连接管路与冷板、manifold与机架，通过自动连接机制实现冷却液的快速、安全流通。UQD作为Open Compute Project（OCP）标准的核心组件，由英特尔发起并在OCP社区内发展为开放标准，旨在为液冷系统提供通用的无泄漏快速连接解决方案。
即使是极微小的泄漏, 也可能导致整个冷却系统中断运作, 甚至造成硬体故障或损坏昂贵的零组件。因此, 液冷接头的首要任务是确保冷却液密封于其流动路径中, 同时促进流畅且无阻的循环。

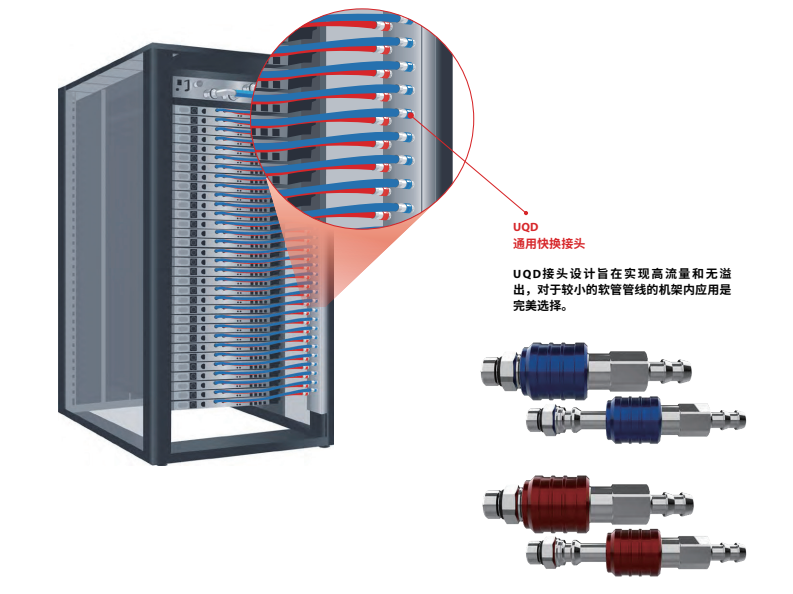

图片来源：丹佛斯官网
（1）按插拔方式分类
● 盲插式接头：允许在不进行人工操作的情况下实现液体连接，主要用于需要频繁插拔、自动化程度高的场景，例如UQDB 接头。
● 手插式接头：需要人工进行锁扣操作才能完成连接，适用于对连接稳定性要求较高的场景。插头自带锁紧结构，包括了钢珠锁紧、钢针锁紧、螺纹锁紧、卡扣锁紧等方式。

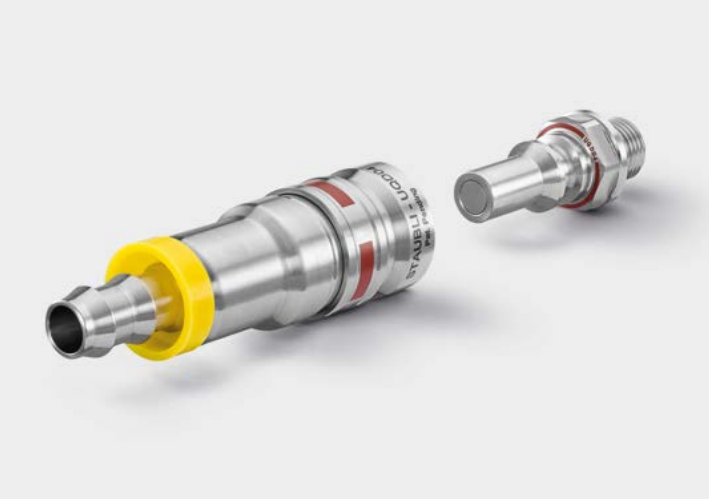

手插式快接头，来源：液冷盲插快接头发展研究报告
（2）按使用场景和标准分类
● 通用快速接头（UQD）：这是英特尔倡导的一种开放标准，用于在机柜内快速、无泄漏地连接冷却液，通常一个服务器会配备两对UQD。

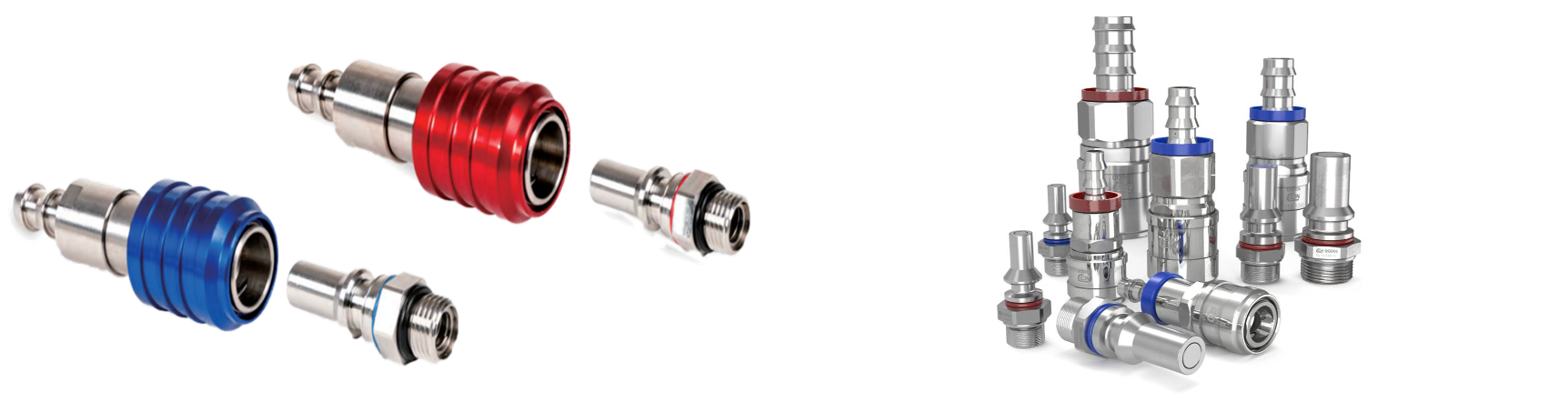

通用快速接头，来源：丹佛斯、CEJN希恩官网
● 盲插快接（UQDB）：专门为数据中心直接液体冷却（DLC）应用设计，属于盲插式的一种。
● 螺纹式接头：主要应用于数据中心的冷却分配单元（CDU）等设备，如CEJN 提供的螺纹式快速接头LQC。

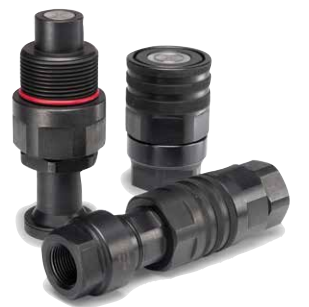

螺纹式快接头，图片来源：派克汉尼汾官网
（3）按材质分类
●高性能聚合物（塑料）：具有重量轻、耐腐蚀性强等优点，适用于各种液冷应用。
● 金属：具有高强度、耐高温和耐压等特性，通常用于对性能要求更高的环境。
液冷快插头对维持闭环系统的密封性、稳定性和无泄漏运行至关重要。它能在连接或断开冷却管路时（如水、乙二醇等循环介质），防止流体流失和空气进入，确保高效散热。
● 流量控制机制：液冷接头内部设计有一条流道，确保冷却剂高效流通且压降最小。其核心控制机构通常为弹簧驱动或平面密封式阀门，在对接时自动开启，形成无阻碍的流体通道，分离时则迅速闭合，阻断介质流动。
● 连接和断开：在系统承压时，接头仍需能轻松插拔。连接时内部阀门同步开启，断开时则立即关闭，将液体密封在两侧。优质接头即使在狭小空间或高压下也能实现无泄漏操作，杜绝冷却液溢出和空气进入。
● 快速插接：实现管路的瞬间连接和分离，操作极其简便（通常单手即可完成），无需工具，大幅节省维护和更换时间，减少系统停机。
● 无滴漏：在连接状态下提供绝对可靠的密封，承受系统工作压力，确保冷却液（通常为水或水乙二醇溶液）零泄漏。即使在断开瞬间，阀门也能自动关闭，防止冷却液外泄和空气进入系统，保持回路清洁。
● 低残留：断开时内部残留液体极少，减少浪费和污染。
● 低流阻：内部流道优化设计，减少对冷却液流动的阻碍，保证散热效率。
● 耐用性强：采用高品质材料（如不锈钢、工程塑料、特种密封圈）制造，耐腐蚀、耐压、耐温、耐磨损，确保长期可靠运行。

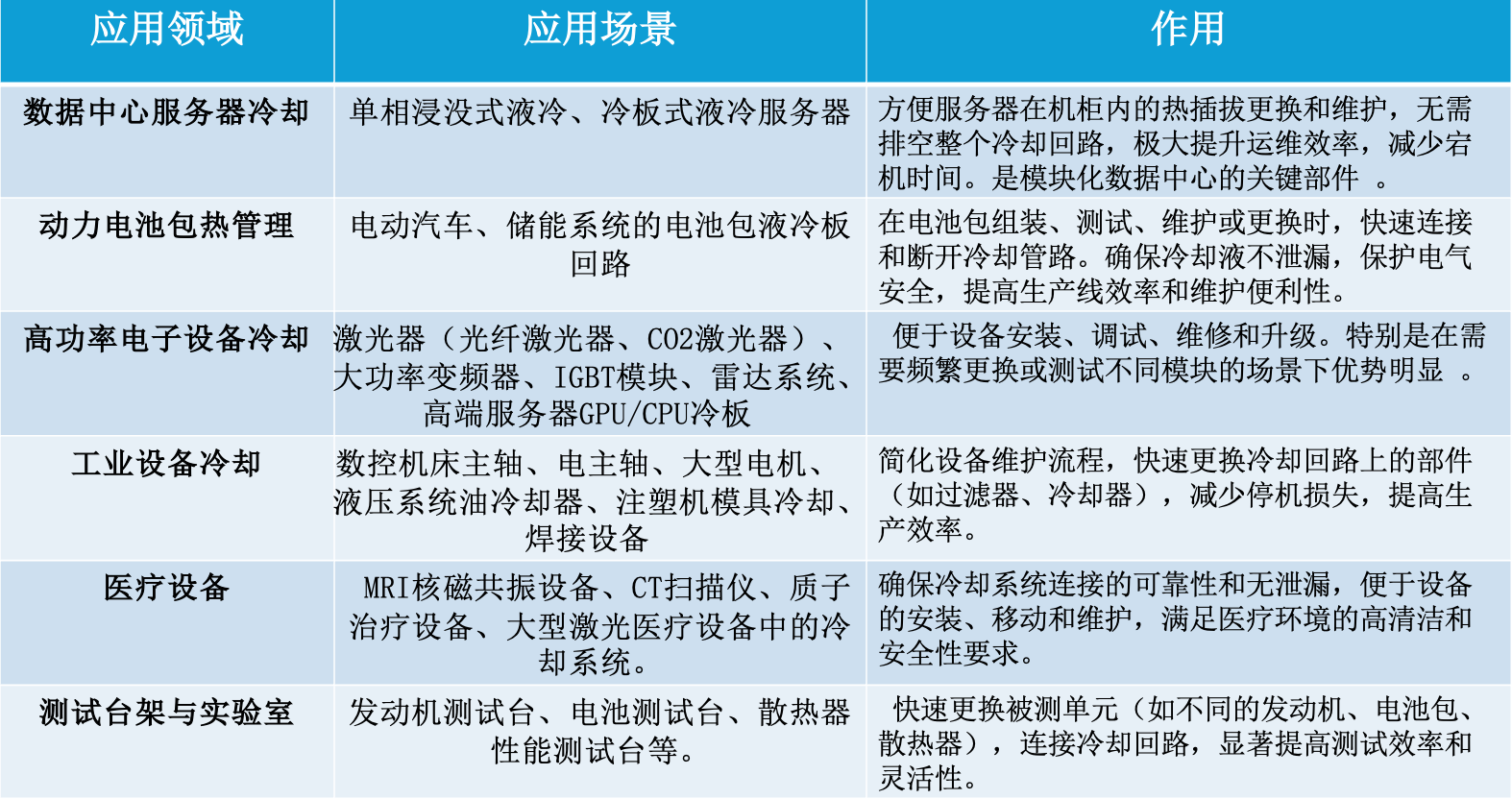

液冷快接头是液冷系统中的关键部件，主要用于实现液冷管路与设备之间的快速连接和断开，确保冷却液的安全流通和系统的便捷维护，广泛应用于需要高效、可靠液冷且经常需要维护、更换或扩展的场景：
（1）核心关键指标
●工作压力与爆破压力：工作压力指接头能长期安全承受的系统压力。爆破压力则是接头发生永久性损坏或破裂的极限压力，通常为工作压力的数倍。这两个参数是系统安全的基本保障，需根据系统设计的最大压力并保留足够的安全余量来选择。
●流量与压降：流量决定了接头能支持的最大冷却液流速。压降则指冷却液流经接头时造成的压力损失。快插头应在保证高流量的同时，将压降降至最低，以减少泵的负载，提升系统能效。
●泄漏率：这是衡量接头密封性能的黄金标准。在连接状态下，其外部泄漏率应为零。
●工作温度范围：接头必须能适应冷却液和环境温度的变化。其密封材料和主体结构需要在系统的最低和最高温度下保持弹性和强度，不发生脆化或熔化。
●接触电阻：对于直接冷却芯片等应用，冷却液本身是绝缘的。但接头作为金属部件，如果与机架等形成导电通路，可能产生电化学腐蚀。因此，一些设计会要求接头具备高接触电阻，以电气隔离冷却回路。
（2）选型考量：
●介质兼容性：必须确保接头的所有接触液体的材料（如密封圈、阀芯、本体）与所使用的冷却液（去离子水、水乙二醇、氟化液等）完全兼容，避免因化学反应导致材料膨胀、老化或析出颗粒，堵塞流道。
●耐久性（插拔寿命）：对于需要频繁维护或重新配置的机架，插拔寿命至关重要。高质量的接头通常标称能承受数千甚至上万次插拔而性能不衰减。
●空间与盲插容差：在机柜内部，空间往往极其有限。选择尺寸紧凑的接头至关重要。对于盲插式接头，其轴向和径向的对接容差能力是关键指标，它决定了在存在微小对位偏差时，能否依然成功实现无泄漏连接。
●维护便利性与总拥有成本（TCO）：一个可靠的快插头能大幅缩短服务器更换时间，从数十分钟缩短至几分钟，其长期价值远高于其本身成本。
资料来源：丹佛斯、CEJN希恩、派克汉尼汾、诺通流体Netonx、STAUBI史陶比尔等公司官网
